Эксцентрики кастора и развала: как это работает и как настраивать

Передняя часть картинга — это не просто место, где прикручены колёса. Это система взаимосвязанных углов, каждый из которых влияет на то, как карт входит в поворот, держит прямую и реагирует на действия пилота. Разобраться в ней один раз — значит получить инструмент, которым будешь пользоваться всю карьеру.

Важные углы передней части

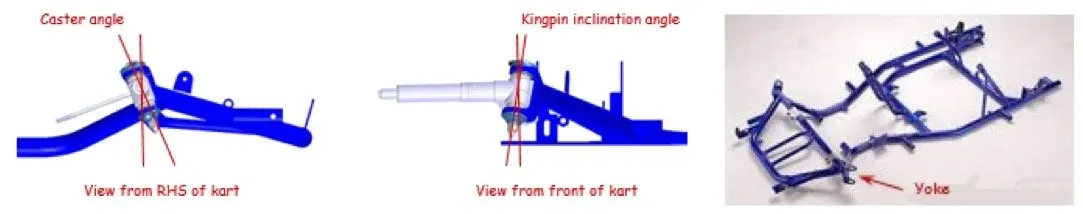

Воображаемая линия, соединяющая центры двух больших отверстий в рулевых вилках (C-образных кронштейнах), приваренных по обе стороны шасси, определяет два ключевых угла: угол кастора (продольного наклона) и угол наклона шкворня (kingpin inclination angle). Оба измеряются от вертикали.

Кастор. При виде сбоку: чем ближе угол шкворня к вертикали — тем меньше кастор. Чем больше наклон — тем больше кастор.

Камбер (развал). Поскольку цапфа (stub axle) и её бобышка, в которой размещается шкворень, представляют собой единое целое — изменение наклона шкворня при виде спереди автоматически меняет угол цапфы к горизонтали, а значит и развал: наклон шин внутрь от вертикали — отрицательный развал, наружу — положительный.

Схождение (toe). Может быть положительным (шины смотрят наружу при виде сверху) или отрицательным (шины смотрят внутрь). На автомобилях это принято измерять в градусах, на картах — в миллиметрах на сторону. Регулируется длиной рулевых тяг, которые соединяют рулевую колонку с поворотными кулаками (spindles) по обе стороны карта. Тяги оснащены шарнирами Родригеса (Rose joint) на обоих концах — с правой и левой резьбой и контргайкой, что позволяет легко регулировать длину и фиксировать её.

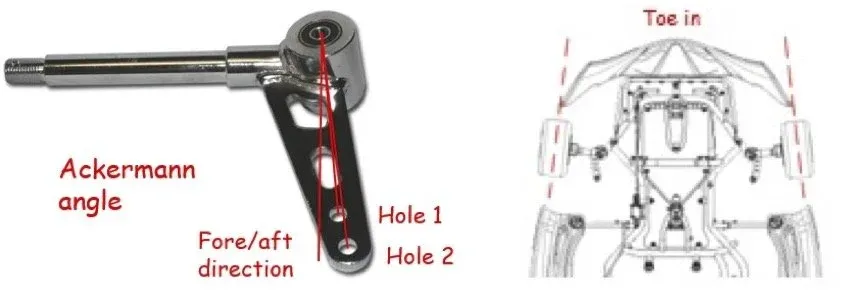

Угол Аккермана. Измеряется между продольным направлением через шкворень и линией, соединяющей шкворень с точкой крепления рулевой тяги к поворотному кулаку. Регулируется выбором отверстия в цапфе: внутреннее отверстие (ближе к оси карта) увеличивает Аккерман. Аккерман отвечает за то, чтобы внешнее колесо поворачивалось на меньший угол, чем внутреннее. Увеличение Аккермана даёт более острый отклик на вход в поворот.

Как работает шкворень

Отверстия в вилках обычно имеют диаметр 22 мм. Угол, под которым они просверлены производителем, задаёт базовые настройки передней части. Точные значения у разных производителей различаются, но в целом развал находится в диапазоне 14–20 градусов, наклон шкворня — несколько меньше.

На большинстве картов эти 22-миллиметровые отверстия не видны — они закрыты регулировочным эксцентриком. Шкворневой болт: 8 мм на младших картах, 10 мм на старших шасси.

Эксцентрик имеет смещённое (эксцентриковое) отверстие под шкворень и центральную приподнятую бобышку, которая фиксирует его в неподвижном 22-миллиметровом отверстии вилки. Вращая эксцентрик внутри вилки, вы меняете взаимное положение отверстия шкворня и бобышки — и тем самым изменяете кастор и развал.

Почему нужны сферические поверхности. Представьте вертикальный стержень, зажатый в двух втулках. Если нижний конец зафиксирован, а верхний смещается в сторону — стержень заклинивает в обеих втулках. Чтобы этого не происходило, втулки должны менять угол и оставаться на одной оси со стержнем. Именно для этого внутри эксцентрика используются сферические поверхности. Их важно беречь: повреждение или потеря подвижности этих поверхностей приведёт к заеданию рулевого управления при регулировках.

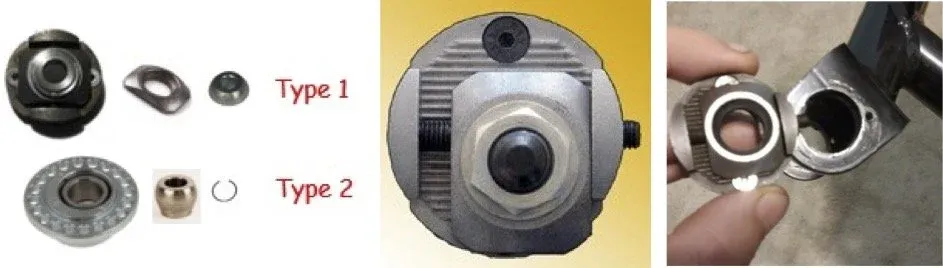

Два типа эксцентриков

Типы эксцентриков: сравнение

Существуют также сторонние комплекты для перехода с системы Pill на Sniper — при условии, что вилки достаточно широкие (около 40 мм) и имеют отверстие 22 мм.

Система Sniper

На верхней вилке размещены все регулировочные компоненты. Нижняя вилка имеет «фиксированное» отверстие — оно не регулируется, но содержит сферический компонент, позволяющий шкворневому болту свободно двигаться вперёд-назад и внутрь-наружу при регулировках верхней половины.

Главное преимущество Sniper: кастор и развал регулируются полностью независимо.

• Регулировка развала: с помощью установочных винтов (grub screws). Отверстие шкворня просто смещается внутрь или наружу.
• Регулировка кастора: шкворневой болт ослабляется, верхняя часть со сферическим углублением приподнимается над опорной пластиной и переставляется в паз — вперёд или назад. Настройки установочных винтов при этом остаются неизменными.

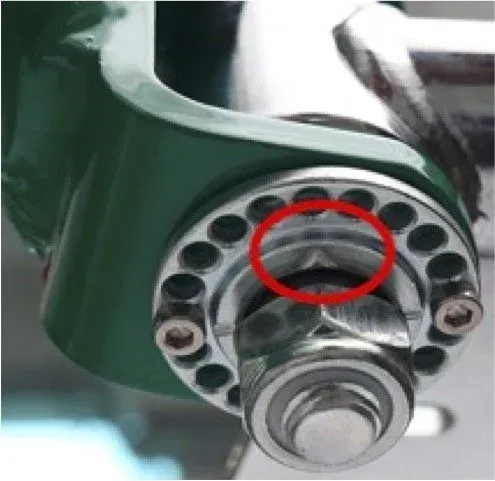

Система Pill («Таблетка»)

Эксцентриковая «таблетка» размещена как на верхней вилке, так и на нижней стороне нижней вилки. По периферии таблетки — ряд отверстий для помощи при настройке:

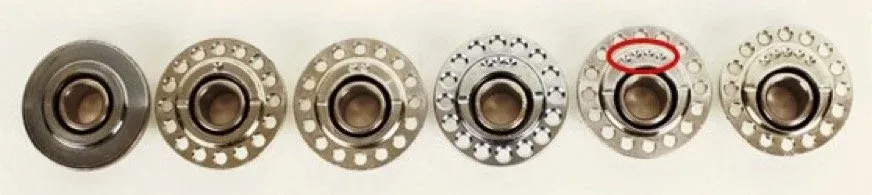

Эволюция таблеток Pill по количеству отверстий

Принцип работы. Отверстие под шкворень смещено (эксцентрично) относительно самой таблетки. Когда стрелка смотрит на 12 часов — отверстие шкворня находится прямо напротив на 6 часах, то есть максимально далеко. Стрелка на 2 часа — шкворень на 8 часах и т.д.

Количество точек = смещение. Таблетки выпускаются с разным смещением: каждая точка на таблетке соответствует примерно 0,5°. Таблетка с 4 точками даёт 2° общего перемещения при повороте на полоборота. Таблетки с нулевым смещением (отверстие полностью центрировано) — до 3° максимального смещения.

Удвоение диапазона. Если установить таблетки на верхней и нижней вилках со стрелками в противоположных направлениях по продольной оси — суммарный диапазон регулировки почти удваивается. Это особенно полезно для изменения кастора.

Важное ограничение Pill: в отличие от Sniper, кастор и развал здесь не независимы. Отверстие шкворня движется по круговой траектории при вращении таблетки, поэтому любое изменение развала влечёт за собой изменение кастора — и наоборот.

Инструменты лазерной выверки

Любые регулировки передней части лучше делать не «на глаз» с рулеткой — на рынке есть точные лазерные системы выверки.

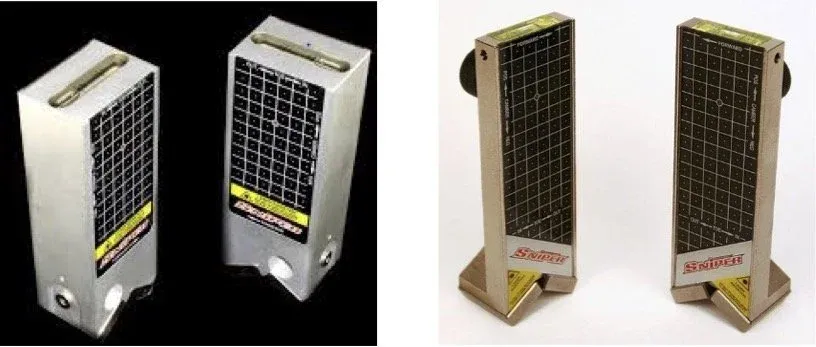

Sniper V2 — популярный выбор среди картингистов. Лазеры устанавливаются на цапфы и направлены друг на друга поперёк карта. Точка лазера на шкале противоположного блока показывает схождение и развал в миллиметрах.

Sniper V4 — расширенная версия с двумя лазерами в каждом блоке: один поперёк карта (как V2), второй — назад. Задний лазер позволяет:

• проверить продольное скручивание шасси
• выявить «крабовый ход» (crab) — боковое смещение передней части относительно задней после гоночного инцидента
• при использовании с аксессуарным комплектом V4 — получить фактическое измерение кастора

Аналог от немецкой компании Kartlaser по функционалу близок к Sniper V4.

Правила установки лазеров

Это критически важно — погрешность в установке обесценивает все измерения.

Никогда не ставьте лазеры на ступицы — ступицы свободно вращаются на цапфах и могут быть заменены на другую длину. Всегда устанавливайте лазеры на цапфы — снаружи (где ось сужается под резьбу) или внутри (у ступенчатой части рядом с бобышкой). Главное — всегда в одно и то же место.

Лазерный блок должен быть строго вертикален — проверяйте встроенный пузырьковый уровень постоянно в процессе работы.

О делениях шкалы. Каждое крупное деление на шкале лазера формально соответствует 2 мм перемещения. Но реальный размер блока — 6 мм: это эффект масштабирования из-за расстояния между двумя лазерами. Кроме того, реальное перемещение зависит от ширины передней части между шкворнями, расстояния между лазерами и высоты бобышки на цапфах:

Влияние размера шасси на чувствительность настроек

Вывод: не зацикливайтесь на «реальных» миллиметрах. Важно быть последовательным — всегда устанавливать лазеры в одно место и вносить изменения на основе показаний лазера для вашего конкретного карта.

Проверка схождения и развала

Прежде чем вносить изменения — зафиксируйте текущее состояние, это ваша отправная точка (baseline).

Порядок действий:

1. Поставьте карт на подставку, снимите передние колёса и ступицы.
2. На DD2 заблокируйте тормоза стяжкой между педалью и трубой шасси.
3. Очистите поверхность цапф, установите лазеры на магнитах. При немагнитной ступице DD2 — фиксируйте стяжкой.
4. Выровняйте рулевое колесо по центру, проверьте горизонтальность лазеров по пузырьковому уровню.
5. Включите лазеры — посмотрите куда указывают точки на шкале противоположного блока.
6. При необходимости чуть подкорректируйте рулевое колесо, чтобы показания с обеих сторон совпадали.
7. Запишите показания — например: схождение наружу 2 мм на сторону, нулевой развал.

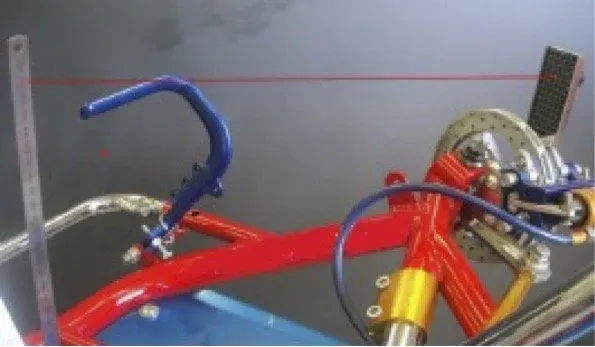

Проверка равенства кастора по сторонам — «развёртка» (sweep):

1. Закрепите стальную линейку магнитом в центральной точке на полике перед рулевой колонкой.
2. Поверните руль вправо до тех пор, пока лазерная точка не пересечёт линейку — запишите показание.
3. Повторите в левую сторону — сравните два значения.
4. В идеале они должны совпадать или различаться не более чем на 2 мм. Каждые 4 мм разницы ≈ 1° кастора (если шасси не скручено).

Сторона с более высокой точкой на линейке — имеет больший кастор.

Правила внесения изменений

Несколько принципов, которые сэкономят вам время и нервы:

Никогда не меняйте более одного параметра за раз. Иначе вы не поймёте, что именно повлияло на результат.

Главные ориентиры при настройке:

• обратная связь от пилота
• температуры шин сразу после заезда
• характер износа шин

Жёстких универсальных настроек не существует. Если другой пилот использует кастор X, развал Y и схождение Z и показывает лучшее время — это не значит, что эти настройки сработают на вашем карте. Слишком много переменных: марка шасси, давление в шинах, длина ступиц, состояние трассы.

Концепция «нейтраль-нейтраль»

Отправная точка любой настройки — нейтральный развал + нейтральный кастор.

При проектировании шасси одной из целей было: оси параллельны поверхности трассы, колёса строго вертикальны — нулевой развал. Второй целью было задать угол шкворня, который конструктор считает оптимальным при его осевом выравнивании с отверстиями вилки — это и есть нейтральный кастор. Этот угол различается у разных производителей.

Для карта с эксцентриками Sniper: Собираете с равным числом пазов спереди и сзади → нейтральный кастор. Установочные винты — в середине диапазона → близко к нейтральному развалу.

Для карта с таблетками Pill: Стрелки верхней таблетки — назад, нижней — вперёд. Используйте одинаковые таблетки сверху и снизу для нейтрального кастора. Развал при этом будет близок к нейтральному, но может потребовать небольшой подстройки.

Регулировка таблеток Pill: практический подход

Правило упрощения: верхняя таблетка — для кастора, нижняя — для развала.

Логика проста: развал меняется редко и незначительно, поэтому отдайте его менее удобной нижней таблетке. Кастор меняется чаще — он остаётся на верхней, более доступной.

Шпаргалка по регулировкам (приблизительные значения):

Шасси Bambino (малое)

Приблизительное изменение развала (мм) при повороте нижней таблетки на X отверстий от нейтрали · Изменение кастора при повороте верхней таблетки на 180°

Шасси 950

Приблизительное изменение развала (мм) при повороте нижней таблетки на X отверстий от нейтрали · Изменение кастора при повороте верхней таблетки на 180°

Шасси 1050 (Junior / Senior)

Приблизительное изменение развала (мм) при повороте нижней таблетки на X отверстий от нейтрали · Изменение кастора при повороте верхней таблетки на 180°

Шасси DD2 (большое)

Приблизительное изменение развала (мм) при повороте нижней таблетки на X отверстий от нейтрали · Изменение кастора при повороте верхней таблетки на 180°

Правило: всегда используйте минимальное количество отверстий поворота для получения нужного развала — это минимизирует побочное влияние на кастор.

Метод подхода: с чего начать

Забудьте пока о схождении и Аккермане — они определяются обратной связью от пилота. Последовательность такая:

1. Начните с нейтраль-нейтраль — или максимально близко к этому.
2. Настройте развал. Вносите небольшие изменения в развал и давление в шинах до тех пор, пока температуры шин и характер их износа не скажут, что всё в порядке. Эта настройка не потребует частых изменений.
3. Подберите кастор. Это настройка, которую вы будете менять чаще всего — она сильнее всего влияет на поведение карта:

• Трасса «зелёная» → резина накатывается → меняйте кастор в течение дня
• Начался дождь → увеличивайте кастор, не бойтесь делать большие шаги

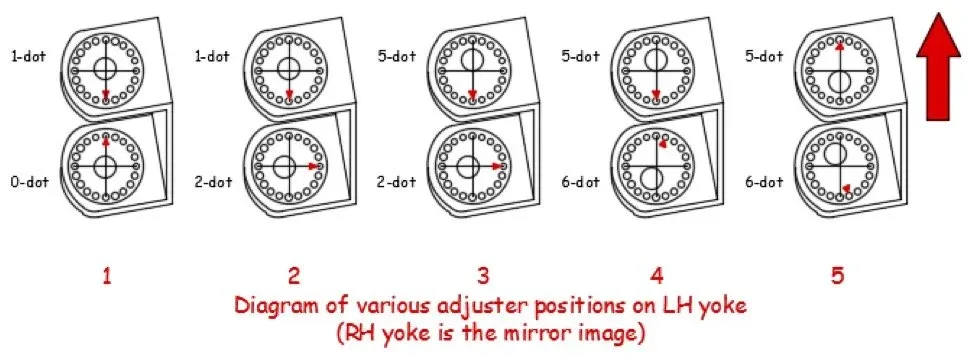

Практический пример: день на трассе с таблетками Pill

Разберём реальный сценарий настройки в течение одного дня. Старт — нейтраль-нейтраль: верх 1 точка, низ 0 точек с обеих сторон.

Пример последовательности настроек в течение дня

В шаге 5 нижнее отверстие шкворня «перевёрнуто» через горизонталь — кастор становится максимальным, при этом стрелка нижней таблетки остаётся на 1 отверстии от нейтрального направления, что сохраняет развал неизменным.

Главные правила — коротко

• Никогда не меняйте более одного параметра за раз
• Верхняя таблетка — кастор, нижняя — развал
• Всегда начинайте с нейтраль-нейтраль
• Лазеры — только на цапфы, всегда в одно место
• Кастор меняется часто (трасса, погода), развал — редко
• При дожде смело увеличивайте кастор большими шагами
• Ориентиры: обратная связь пилота + температуры шин + износ
