Оси, диски и шины: основы

Большинство решений по настройке карта принимается без механика — пилотом или родителем, часто на основе того, что кто-то сказал в паддоке. Ось, диски и шины — три компонента, которые напрямую определяют поведение карта. Без понимания базовых принципов эти решения превращаются в угадайку.

Задняя ось

Задняя ось — один из главных элементов настройки карта. В отличие от автомобиля, у карта нет дифференциала: задняя ось жёсткая. Чтобы вписаться в поворот, внутреннее заднее колесо должно приподняться над трассой — иначе оно просто тащится волоком. Жёсткость оси напрямую определяет, насколько легко и быстро это происходит, и тем самым управляет поведением задней части карта — склонностью к избыточной или недостаточной поворачиваемости.

Размеры осей по классам

Внешний диаметр задней оси по классу

Все современные оси полые. Это не только снижает массу, но и делает ось заметно гибче — полый профиль работает принципиально иначе, чем сплошной. Производители управляют жёсткостью через марку стали и внутренний диаметр: момент инерции сечения зависит от внутреннего диаметра в четвёртой степени, поэтому небольшое изменение толщины стенки даёт большой эффект.

Как ось работает механически

С точки зрения механики задняя ось — консольная балка. Точка опоры — подшипниковый узел на раме. Всё, что выступает за неё (вылет оси), работает на изгиб под нагрузкой.

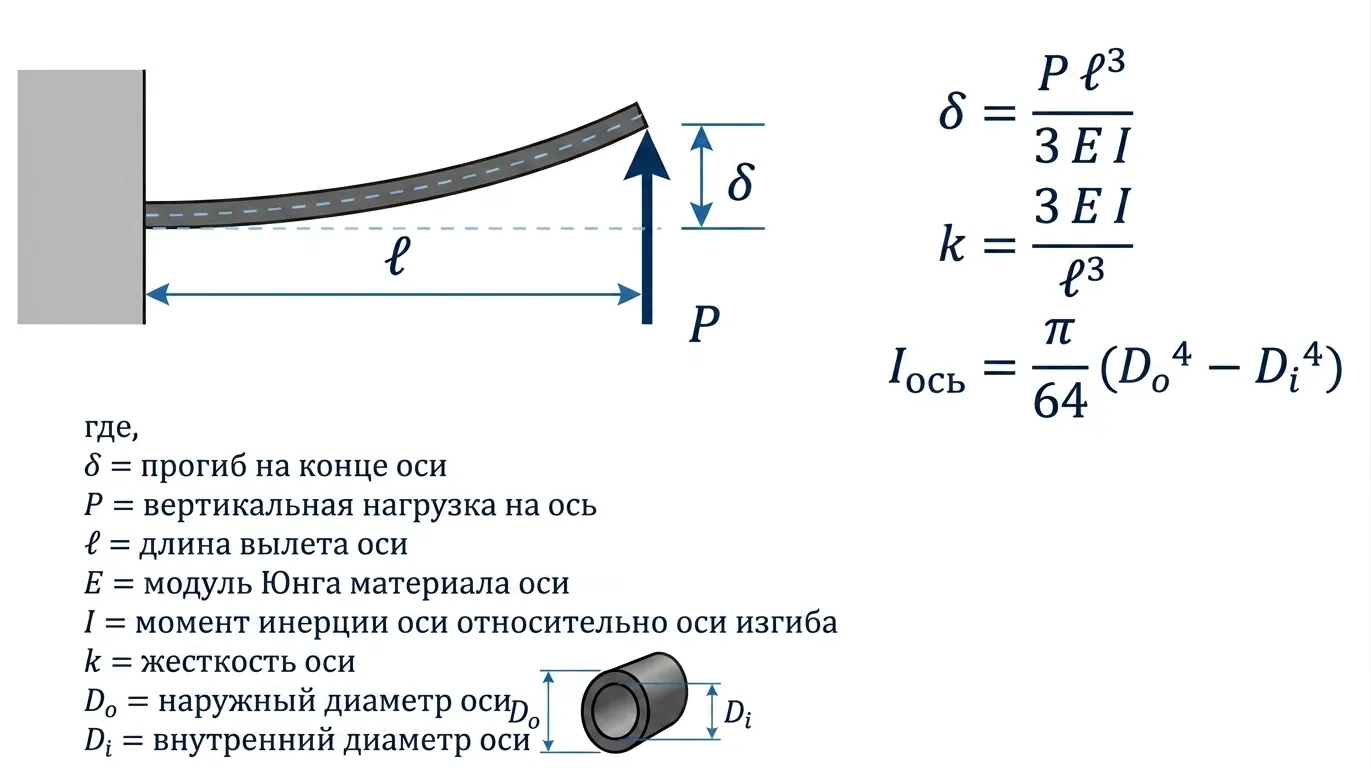

[ФОТО: схема консольной балки с формулами жёсткости оси — axle_cantilever_scheme.jpg]

Ключевые соотношения:

• Прогиб конца оси: δ = P·ℓ³ / 3EI
• Жёсткость оси: k = 3EI / ℓ³
• Момент инерции полого сечения: I = π/64 · (D₀⁴ − Dᵢ⁴)

Где: δ — прогиб, P — нагрузка, ℓ — длина вылета, E — модуль Юнга материала, I — момент инерции, D₀ — наружный диаметр, Dᵢ — внутренний диаметр.

Практический вывод: чем длиннее вылет оси (ступица дальше от подшипника) — тем ось мягче. Чем больше вылет, тем труднее поднять внутреннее колесо → задняя часть карта скользит → избыточная поворачиваемость (oversteer).

Ширина задней колеи

Ширина задней колеи (track) — расстояние от центра одной шины до центра другой. Чем шире колея, тем больше вылет оси от подшипникового узла до колеса, тем мягче эффективная жёсткость — карт хуже поднимает внутреннее колесо и склонен к скольжению.

Регламент ограничивает не колею, а полную ширину по наружным кромкам задних шин или дисков (берётся большее значение):

Максимальная ширина по задним шинам / дискам

Выход за эти пределы — техническое нарушение с дисквалификацией заезда или всего этапа.

Диски

Два способа крепления

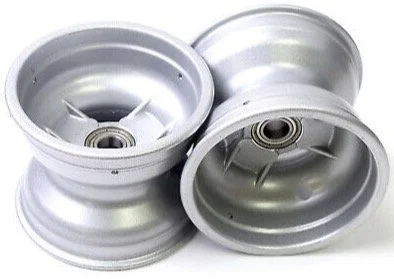

DSM (Direct Spindle Mount) — только для передней оси. Диск имеет встроенные подшипники и крепится прямо на цапфу одной гайкой.

На ступицу (Stud & Nut) — три шпильки, ступица с подшипниками. Используется и спереди, и сзади.

Два стандарта расположения шпилек

Стандарты крепления дисков на ступицу

Важно: перед покупкой дисков уточни стандарт крепления своих ступиц — Metric и Rotax Front несовместимы.

Материал: алюминий или магний

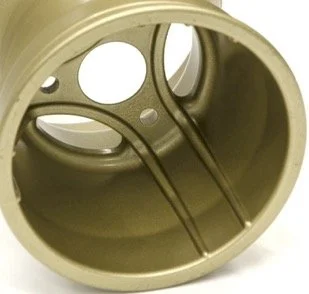

Магниевые диски легче, быстрее нагреваются и остывают, но стоят примерно вдвое дороже алюминиевых и мягче. Алюминиевые производятся либо методом ротационной вытяжки (spinning), либо литьём; магниевые — только литьём.

Объём и ширина диска

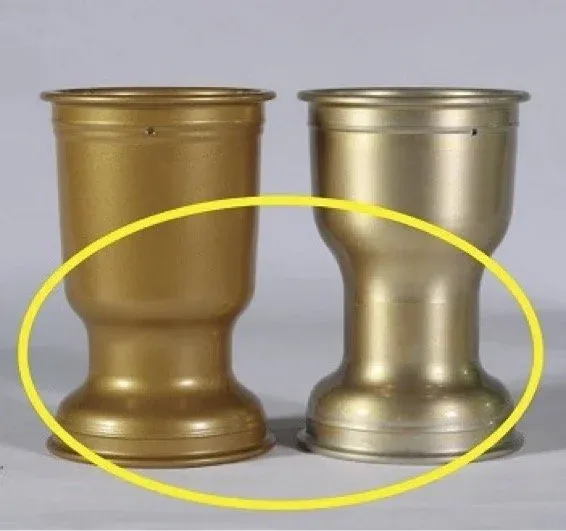

Диски бывают «полного» и «малого объёма» (low volume). У диска малого объёма центральная часть утоплена — в шине помещается меньше воздуха. Это замедляет рост давления по мере прогрева резины и ограничивает увеличение обкатного диаметра на протяжении гонки. Такой диск особенно актуален при высоких температурах трассы.

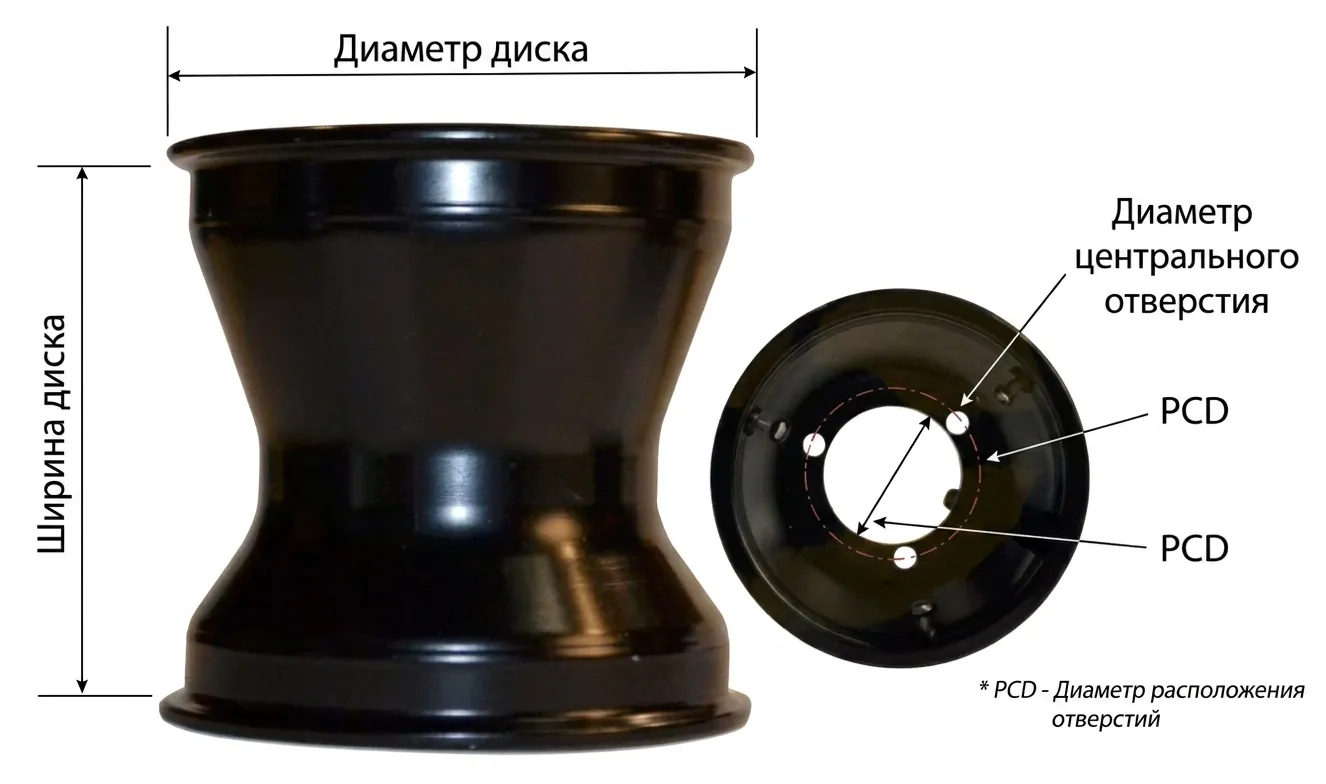

Ширина диска (измеряется между внутренними кромками закраин) варьируется от ~100 до 210 мм. Более широкий диск ограничивает боковую деформацию шины — резина меньше «заваливается» в поворот, что снижает зацеп. Технический регламент устанавливает допустимые пределы ширины по классам.

Смещение (offset) и его влияние

Смещение диска (offset) — расстояние от опорной плоскости крепления до внутренней кромки. Разное смещение при одинаковой ширине диска означает разное положение колеса относительно ступицы. Чтобы выставить одинаковую колею с дисками разного смещения, придётся сдвигать ступицу по оси или менять её длину:

• Более длинная ступица → ось «стянута» сильнее → задняя часть жёстче → больше зацепа.
• Ступица сдвинута наружу → больше вылет оси → задняя часть мягче → меньше зацепа.
• На передней оси: ступица дальше наружу → больше зацепа спереди. Регулируется проставками 5 мм и 10 мм.

Ступицы

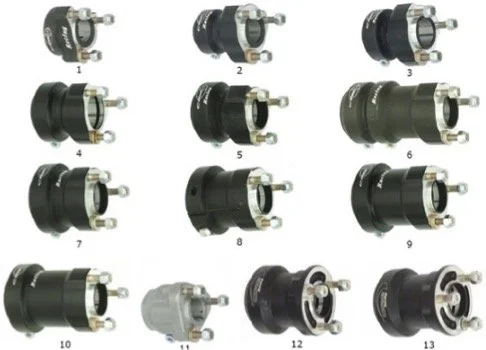

Ступицы бывают алюминиевые и магниевые, в диапазоне длин от ~40 до 105 мм. Длина ступицы влияет на жёсткость задней части так же, как и положение по оси: более длинная ступица — жёстче, более короткая — мягче.

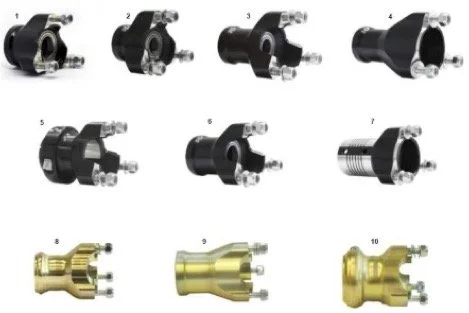

При покупке ступиц для передней оси обрати внимание на размер подшипника: 17 мм или 25 мм — это разные ступицы. Для задней оси ступицы выпускаются под каждый типоразмер оси.

Шины

Система обозначений

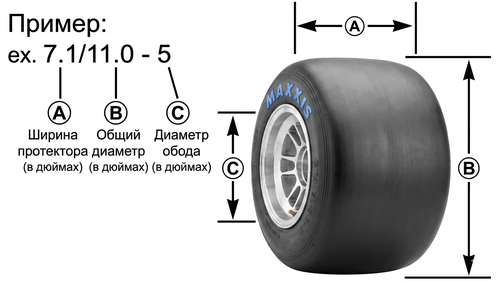

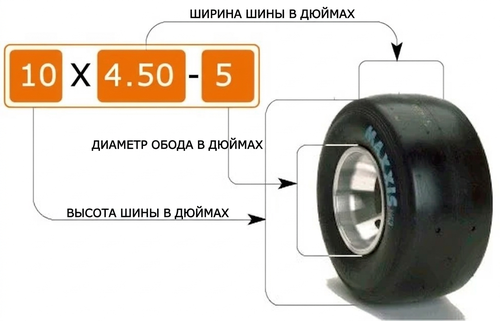

Все гоночные шины для карта рассчитаны на 5-дюймовый диск. Существует две системы обозначений, обе в дюймах. Например: 10×4.60–5 означает — наружный диаметр 10", ширина 4.60", посадочный диаметр 5".

Направление вращения

На боковине шин Mojo и Bridgestone указано направление вращения (стрелка). Это не про преимущество — с точки зрения производителя, в обычных условиях разницы в скорости нет. Стрелка обозначена из соображений безопасности: слои корда накладываются внахлёст под определённым углом, и правильное направление вращения предотвращает «раздирание» шины при интенсивном разгоне или торможении. На дождевых шинах направление также влияет на отвод воды.

Переставить правое переднее колесо на левую сторону — нельзя: направление вращения изменится, это техническое нарушение.

Примечание: на шинах LeVanto стрелка отсутствует — то, что похоже на неё, является частью логотипа производителя.

Слик vs дождевая шина

Слик — сплошная контактная поверхность без канавок. Чем больше резины в пятне контакта, тем выше сцепление. Монолитная поверхность не «расползается» под нагрузкой — это позволяет применять мягкие, липкие компаунды без риска разрушения шины.

Дождевая шина — рисунок протектора делает две вещи: создаёт каналы для отвода воды и уменьшает пятно контакта, увеличивая давление на оставшуюся площадь — что помогает «пробивать» водяную плёнку. При высокой скорости на мокрой трассе слик начинает аквапланировать: вода не успевает уйти из-под шины, и карт теряет управление.

Разный диаметр задних шин — скрытый враг

Задняя ось жёсткая. Если два задних колеса имеют разный обкатный диаметр, они не могут свободно вращаться с разной скоростью — ось «связывает» их. На прямой более мелкое колесо хочет сделать больше оборотов, чем крупное, но не может: возникает «скручивание», которое гасится скольжением шин об асфальт. Это греет и изнашивает резину, а часть мощности двигателя уходит на преодоление трения.

Производственный допуск по диаметру: Mojo ±5 мм, LeVanto ±6 мм, Bridgestone ±7 мм. Это значит, что два «одинаковых» колеса из коробки могут отличаться на 10–14 мм по диаметру.

Как выровнять: измерь обкатной периметр обоих колёс гибкой лентой (стальная рулетка не подойдёт — гнётся не в ту сторону). Если колёса отличаются на 2 мм по диаметру, увеличь давление в меньшем примерно на 0,5 бар. Оставь колесо на солнце на ~20 минут — резина расширится. Сбрось давление, дай остыть, накачай до рабочего и перемерь.
