Настройка шасси карта

Настройка шасси — одна из областей, где у пилота без штатного механика есть реальное пространство для манёвра. Технический регламент фиксирует двигатель, но геометрия, жёсткость и развесовка остаются в твоих руках. Главное — понимать, что именно ты меняешь и зачем.

Основные термины настройки шасси

Базовая теория шасси

Карт — это рамная конструкция из труб, достаточно легко поддающихся изгибу, с приводом через жёсткую заднюю ось без дифференциала. Именно поэтому шасси спроектировано так, чтобы вписываться в поворот единственно возможным способом — подняв внутреннее заднее колесо над трассой на входе в поворот. После этого внешнее заднее колесо ведёт карт по дуге, пока противоположное не касается асфальта. Если внутреннее колесо не поднимается — сколько бы ты ни крутил руль, передняя часть шасси будет стремиться прямо, создавая недостаточную поворачиваемость.

Карт и пилот должны совершить основную работу по смене направления в начале поворота — чтобы на выходе плавно добавить газ, не нагружая лишний раз двигатель.

Важно: прежде чем полностью менять настройку карта, убедись, что проблема не в «прокладке за рулём».

Когда шасси правильно поднимает заднее колесо — карт поворачивает. Поэтому нужен достаточный боковой зацеп для того, чтобы внутреннее заднее колесо поднялось на входе. Проходить поворот на зацепе быстрее, чем скользить.

В общем виде: чем мягче элементы шасси (оси, торсионные стабилизаторы и т.д.) — тем меньше зацеп. Чем жёстче — тем больше зацеп, вплоть до момента, когда шасси становится слишком жёстким.

Принцип работы с настройками: работай с тем концом карта, который не едет. Если проблема — недостаточная поворачиваемость, сначала добавь зацеп спереди. Если не помогло — убери зацеп сзади. При правильном балансе усилие на руле снижается, карт становится управляемее.

Потери мощности двигателя из-за неправильных настроек:

• Трение тормозных колодок
• Трение в подшипниках колёс
• Неверная геометрия передней оси
• Несоосность двигателя и задней звёздочки

Балластные грузы можно перемещать для тонкой настройки баланса. Вес вперёд — больше зацеп спереди (но не перегружай: карт станет нестабилен на пределе сцепления). Вес назад — больше зацеп сзади. Вес вверх (регулировка сиденья или балласт выше) — больший перенос веса на колёса, больше зацепа.

Начальные настройки шасси

Нормальная трасса (стандартный зацеп)

Рекомендуемая отправная точка для сухой трассы с нормальным уровнем зацепа. Передние настройки выставляются лазерным комплектом Sniper или аналогом.

Начальные настройки — нормальная трасса

Трасса с низким зацепом («зелёная» трасса)

Корректировки от базовых настроек для сухой трассы с малым зацепом:

Трасса с высоким зацепом

Корректировки для сухой трассы с высоким уровнем зацепа или с большим количеством резины на асфальте. Цель — убрать зацеп:

Настройки передней части

Регулировки передней части влияют на поведение карта на входе в поворот.

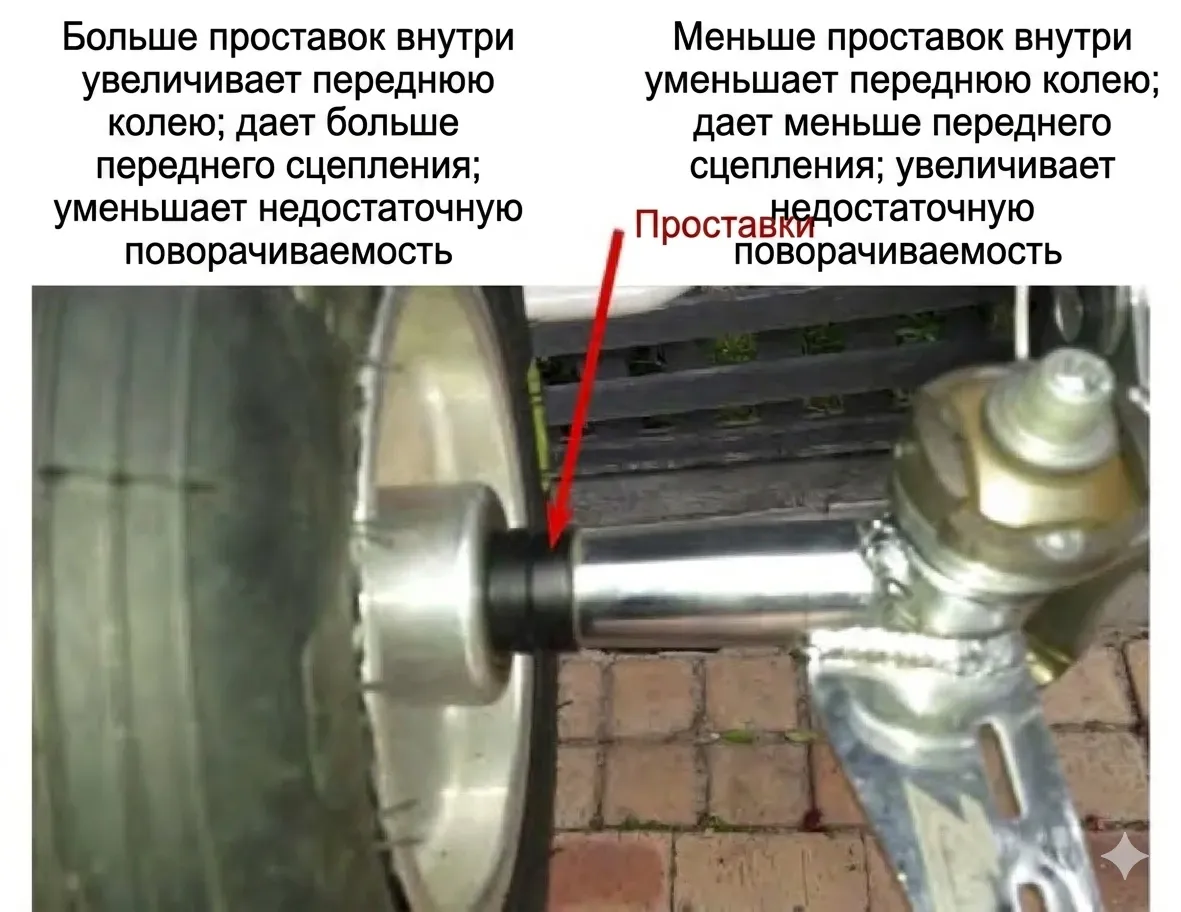

Ширина передней колеи

Самая распространённая регулировка для изменения поведения карта. Расширение передней колеи усиливает эффект подъёма (jacking effect) при повороте руля — больше зацеп спереди, быстрее вход в поворот. Сужение даёт обратный эффект: медленнее вход, меньше зацеп спереди. При этом из-за отсутствия подъёма внутреннее заднее колесо не поднимается в достаточной мере — карт не вращается в поворот, усиливается недостаточная поворачиваемость.

Правило: чем меньше доступного зацепа — тем шире нужна передняя колея, выше кастор и давление в шинах.

• Если карт недостаточно поворачивает на входе → расширить переднюю колею (проставки по 5 или 10 мм).
• Если при максимальной ширине всё равно недостаточно поворачивает → вернуть колею на исходную и увеличить кастор. Также проверить положение сиденья.
• Если карт «закусывает» спереди при повороте руля → сузить колею.

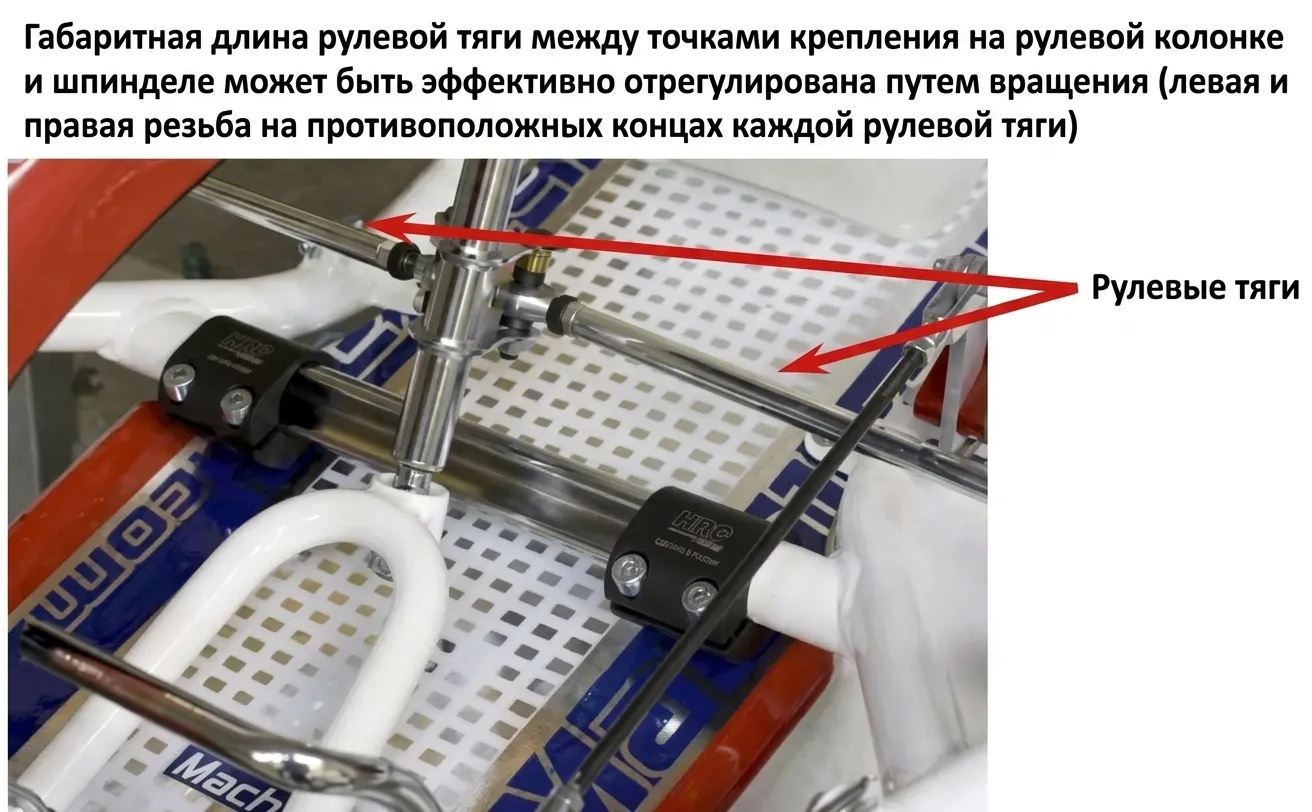

Схождение (toe in / toe out)

Схождение влияет на начальный зацеп, максималку и реакцию на руль. При выставлении всегда держи руль строго прямо.

Чем больше схождение или развал — тем ниже максималка из-за дополнительного сопротивления шин. Тем не менее развал ускоряет реакцию на вход в поворот, снижает недостаточную поворачиваемость. Если карт при этом становится слишком острым на руль и уходит в избыточную поворачиваемость — развал слишком большой.

Рекомендации:

• Сухая трасса: развал 0–3 мм (ближе к нулю у маломощных классов).
• Скоростная трасса: близко к нулю для максимальной скорости на прямой.
• Мокрая трасса: можно использовать больший развал.
• Спринтовые трассы: 1–2 мм развала помогают входу в поворот.

Важно: под весом пилота рама прогибается, что влияет на схождение, кастор и камбер. Ориентир — нулевое схождение при загруженном карте с пилотом и топливом на трассе. Более тяжёлый пилот требует чуть большего развала в ненагруженном состоянии. После изменения кастора, камбера или переднего дорожного просвета — всегда перепроверяй схождение.

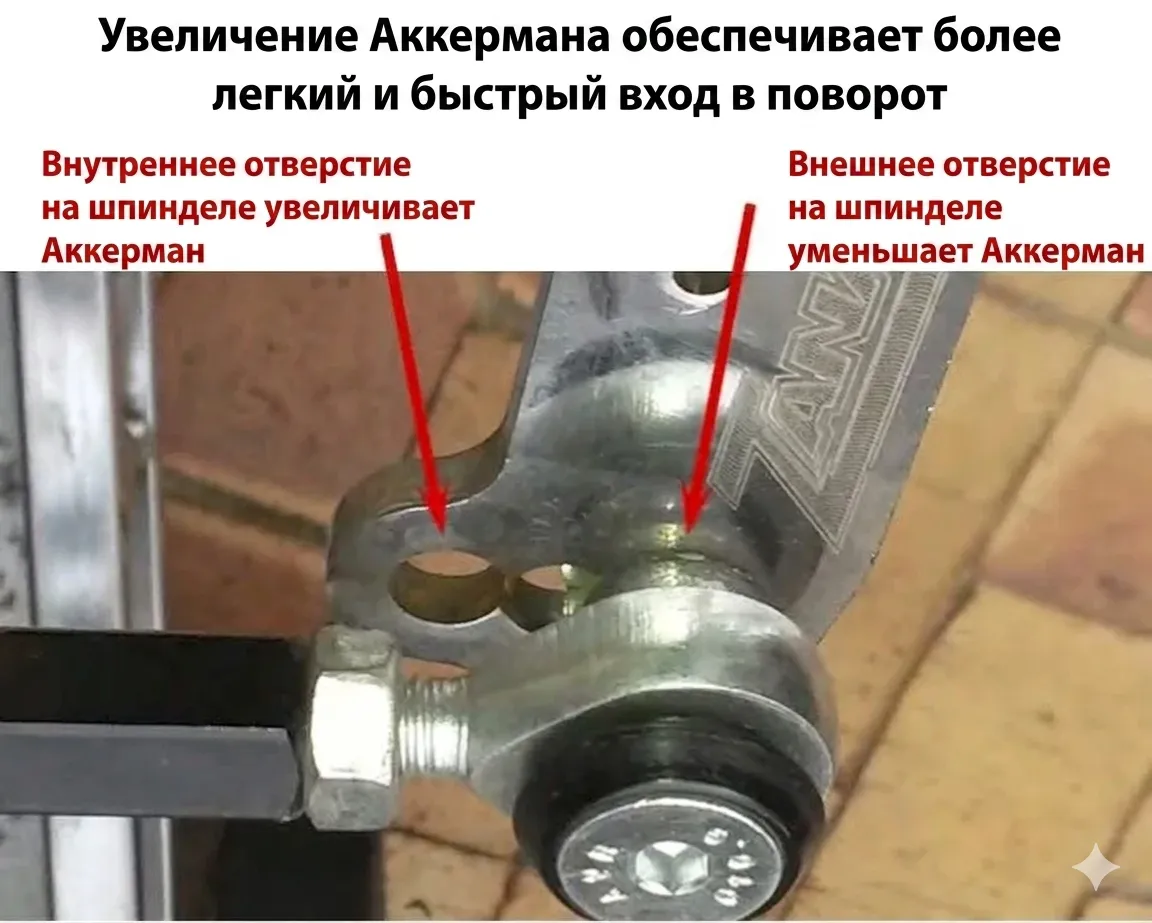

Ackermann

Ackermann — это геометрия, при которой внутреннее и внешнее переднее колесо поворачиваются на разные углы. Внутреннее колесо поворачивает сильнее, что даёт более быструю реакцию на руль и вызывает деформацию рамы при повороте.

Увеличение Ackermann: карт рулится точнее, активнее поднимает внутреннее заднее колесо, руль становится чувствительнее. Уменьшение: карт рулится медленнее, нужно больше угла руля.

Регулировка: на поворотном кулаке обычно 2–3 отверстия для крепления рулевой тяги. Внутреннее отверстие — больше Ackermann, внешнее — меньше. Тяги можно удлинить или укоротить под любое отверстие. При использовании внешних отверстий проверяй достаточный запас резьбы на шаровых наконечниках — при необходимости ставь более длинные тяги.

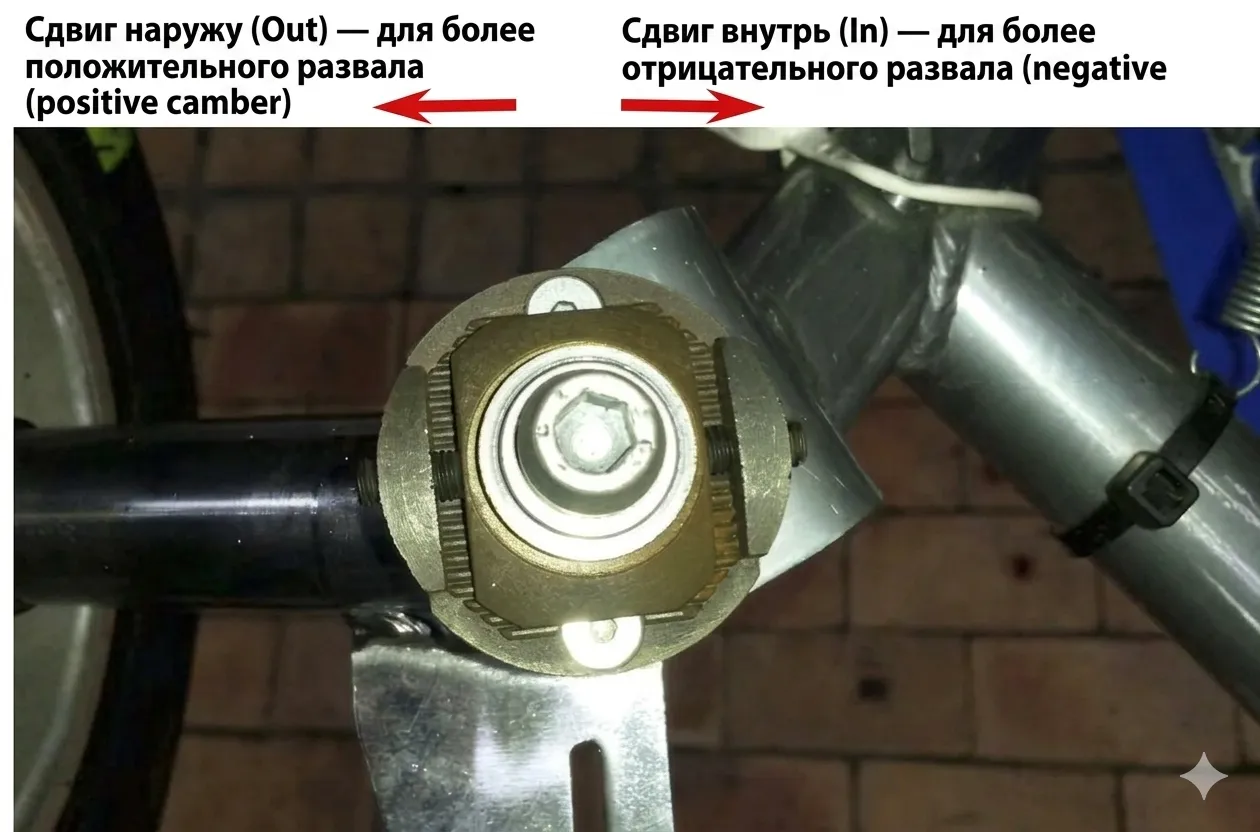

Кастор и камбер

Существует два типа регулировок:

• Эксцентрик (pill) — старый тип. Шкворень проходит через смещённое отверстие в эксцентрике. При повороте эксцентрика шкворень одновременно смещается и внутрь/наружу, и вперёд/назад — невозможно изменить камбер, не затронув кастор, и наоборот.
• Sniper — более современный тип. Позволяет регулировать кастор и камбер независимо друг от друга.

Карт, как правило, очень чувствителен к изменениям кастора и значительно менее — к изменениям камбера.

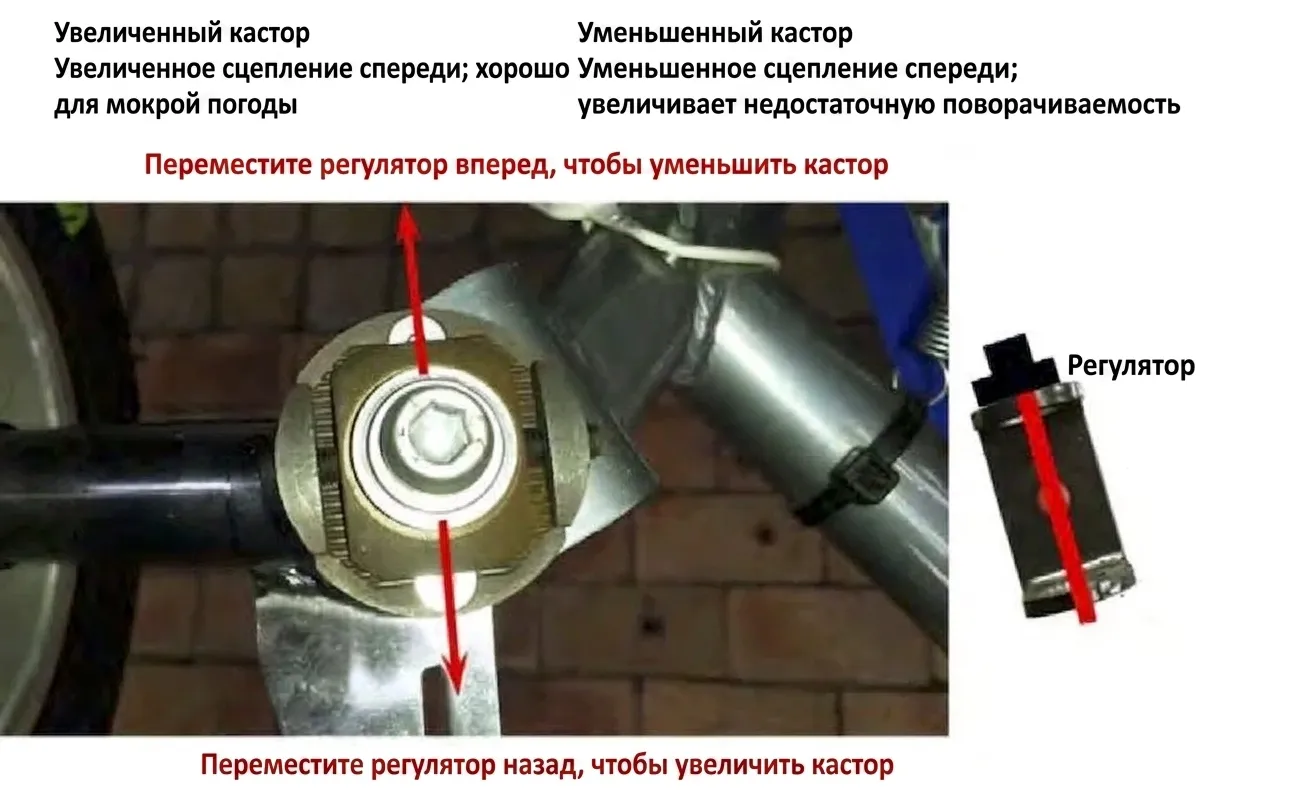

Кастор

Кастор влияет на зацеп обоих концов карта, перераспределяя вес на противоположное заднее колесо в повороте.

• Больше кастора → больше зацеп спереди, меньше зади.
• Меньше кастора → карт легче рулится, меньше зацеп спереди.

Кастор особенно полезен в холодных условиях и в дождь — добавляет зацеп спереди и помогает убрать недостаточную поворачиваемость. Кроме того, при повороте руля кастор изменяет камбер: внешнее переднее колесо получает больше отрицательного камбера, внутреннее — положительного.

Важный эффект: увеличение кастора усиливает подъём (jacking) передних колёс, что дополнительно разгружает заднюю ось (внутреннее колесо) на входе в поворот. При мягкой задней оси увеличение кастора может исправить недостаточную поворачиваемость — за счёт более раннего подъёма внутреннего колеса и снижения заднего зацепа в этот момент.

Камбер

Камбер регулируется прежде всего в мокрых условиях: отрицательный камбер помогает найти зацеп. Камбер отвечает за максимальный контакт внешней передней шины с трассой в середине поворота.

Нулевой камбер — почти всегда лучшая отправная точка. Тонкую настройку делай по износу или температуре шины по ширине протектора.

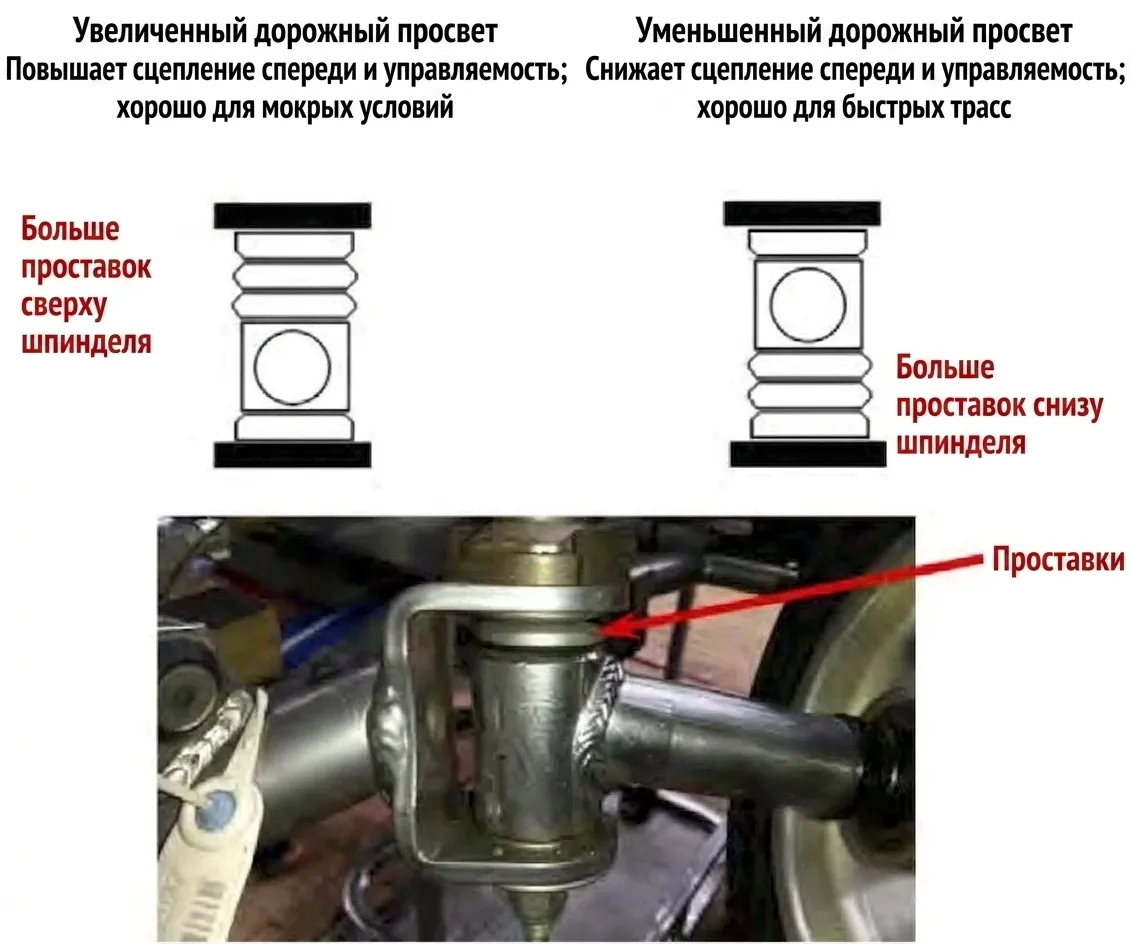

Передний дорожный просвет

Подъём переднего дорожного просвета поднимает центр тяжести карта и смещает его назад — больший перенос веса в повороте → больше зацепа. Снижение — обратный эффект, меньше зацеп спереди.

Дополнительный эффект: смещение ЦТ назад создаёт также больше зацепа сзади на протяжении всего поворота и делает заднюю часть более «плоской». В крайнем случае карт будет слишком плоским в повороте — внутреннее заднее колесо не поднимется, двигатель нагружается, пытаясь вести оба задних колеса по разным дугам через жёсткую ось.

Настройки задней части

Регулировки задней части влияют на поведение карта на выходе из поворота.

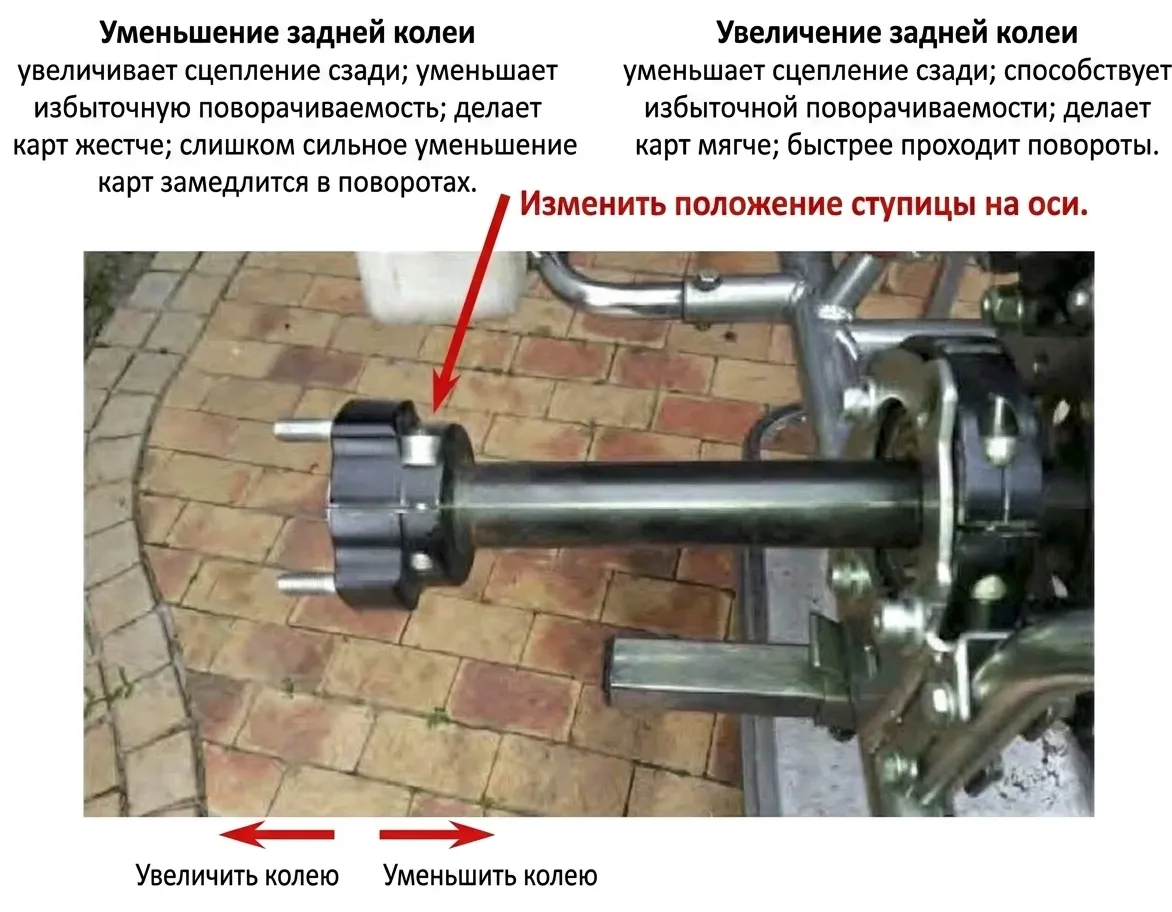

Ширина задней колеи

Общее правило: держи заднюю часть как можно шире — в пределах, допускаемых регламентом, если шасси едет хорошо. Более широкая задняя колея даёт более плавную езду. Более узкая — больше зацепа, но меньше стабильности.

Если нужно менять — делай это шагами по 3–5 мм: большинство шасси очень чувствительны к небольшим изменениям, если сиденье стоит правильно.

Влияние ширины задней колеи

Жёсткость оси

Ось оказывает очень сильное влияние на задний зацеп. В большинстве случаев начинай с оси средней жёсткости.

• Жёсткая ось — не гнётся, нагружает шины сильнее, больше зацепа. Применяется в холодных или скользких условиях.
• Мягкая ось — при очень высоком зацепе или с большим количеством резины на асфальте. Действует как пружина: чем мягче, тем дольше внутреннее заднее колесо остаётся поднятым.

Высокомощным картам нужна более жёсткая ось для тяги. Маломощным — более мягкая, чтобы «освободить» шасси. Высокие пилоты, как правило, нуждаются в более мягкой оси для снижения зацепа.

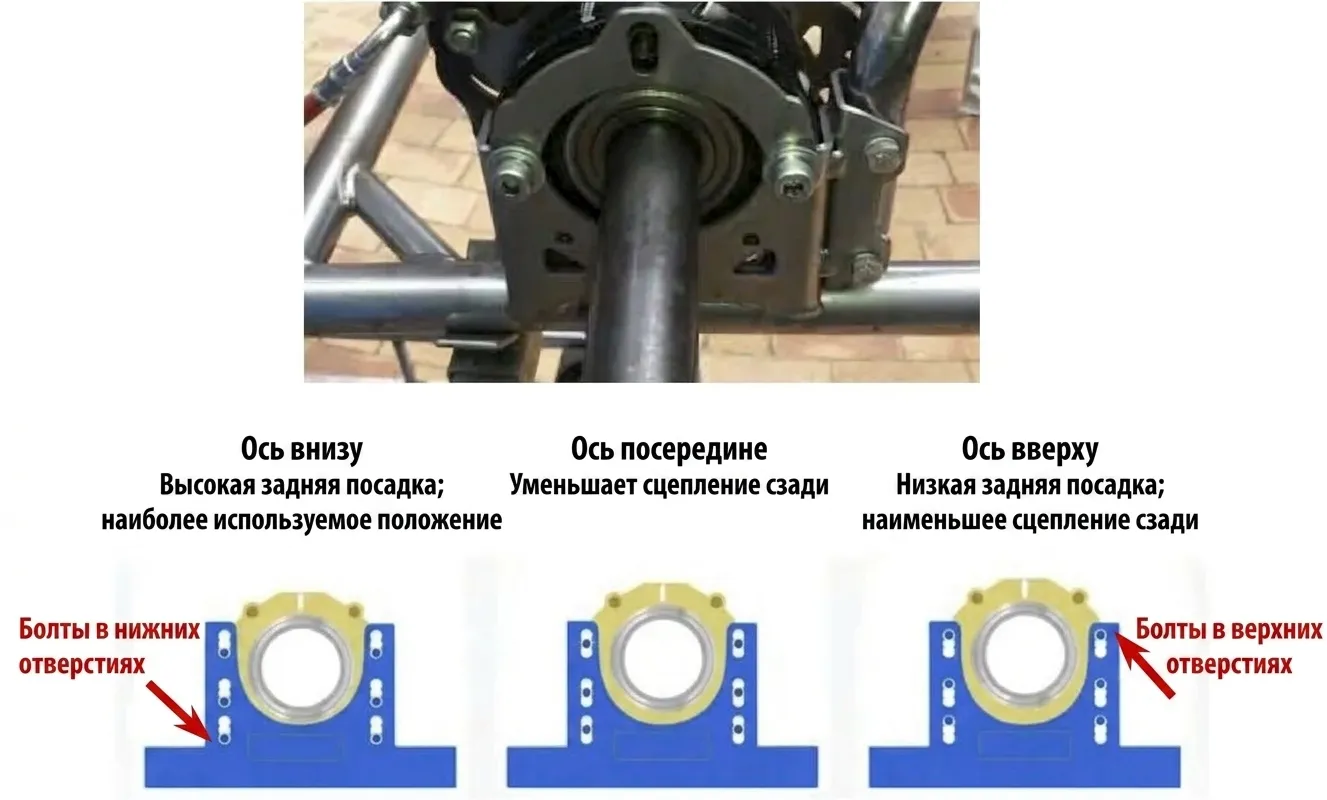

Задний дорожный просвет

Большинство шасси имеют два или три положения заднего дорожного просвета. Для его подъёма болты подшипниковых узлов переставляются в нижние отверстия.

• Выше просвет → больше плечо рычага → больший перенос веса на внешние колёса → больше зацепа.
• Ниже просвет → меньше зацепа, возможна избыточная поворачиваемость.

Снижать задний дорожный просвет стоит только при очень высоком зацепе трассы.

Распорки сиденья (seat struts)

Распорки идут от верхней части спинки сиденья к двум внешним подшипниковым узлам. Со стороны двигателя может быть возможна только одна распорка. Они позволяют высокой точке опоры пилота передавать нагрузку на задние шины — больше заднего зацепа.

Без распорок высокая точка опоры пилота не используется эффективно, нагрузка на задние шины минимальна. Убирай или ослабляй распорки, если нужно снизить задний зацеп. Высоким пилотам распорки, как правило, нужны в меньшей степени.

Бамперы

Болты крепления переднего бампера к шасси должны быть затянуты всегда. Существует мнение, что ослабление заднего бампера снижает задний зацеп — теоретически это верно.

Боковые трубки (side pod bars)

В подавляющем большинстве случаев оставляй боковые трубки свободными. Затяжка добавляет боковой зацеп и в целом ужесточает шасси. Трубки должны свободно сидеть в раме, но сами болты — затянуты (используй самоконтрящиеся гайки).

Давление в шинах

Рабочий диапазон: от 0,8 до 1,5 бар. В общем виде:

• Выше давление → быстрее шина набирает температуру → больше зацепа.
• Слишком высокое давление → уменьшение пятна контакта → перегрев рабочей зоны → давление растёт дальше → зацеп и ресурс шины снижаются.

Подшипниковые узлы (bearing carriers)

Часть оси между подшипником и ступицей — та, что фактически гнётся. Чем дальше ступица от подшипника (шире колея) — тем мягче эффективная жёсткость этого участка.

Стандартная установка: длинная обойма (long race) подшипника повёрнута внутрь.

• Повернуть длинную обойму наружу → жёстче концы оси → больше зацепа.
• Третий подшипник (если предусмотрен классом) ослабленный в корпусе → эффективно смягчает ось.
• Третий подшипник зафиксированный болтами и стопорными винтами → жёстче ось → больше зацепа.

Все подшипники работают как точки опоры (fulcrum), ось — как рычаг. Прогиб с обеих сторон от подшипника влияет на суммарную жёсткость задней части. Если центральный подшипник не движется плавно в своём кронштейне — он будет неконтролируемо поглощать и отдавать энергию, вызывая прыжки в поворотах.

Биение задней оси

Колёса, ось, ступицы и шины неизбежно имеют небольшое биение. Иногда отдельные небольшие отклонения складываются и создают значительную некруглость суммарно. На ощущение это похоже на дисбаланс шины и проявляется в раскачке карта в середине и на выходе из поворота при пиковых нагрузках.

Карт может казаться нестабильным и «прыгающим», но механик, пытающийся «зажать» шасси, только ухудшит ситуацию — проблема может быть именно в биении. Аккуратная сборка компонентов помогает: отклонения отдельных деталей могут взаимно компенсировать, а не суммироваться.

Тормоза

Усилие на тормозной педали регулируется:

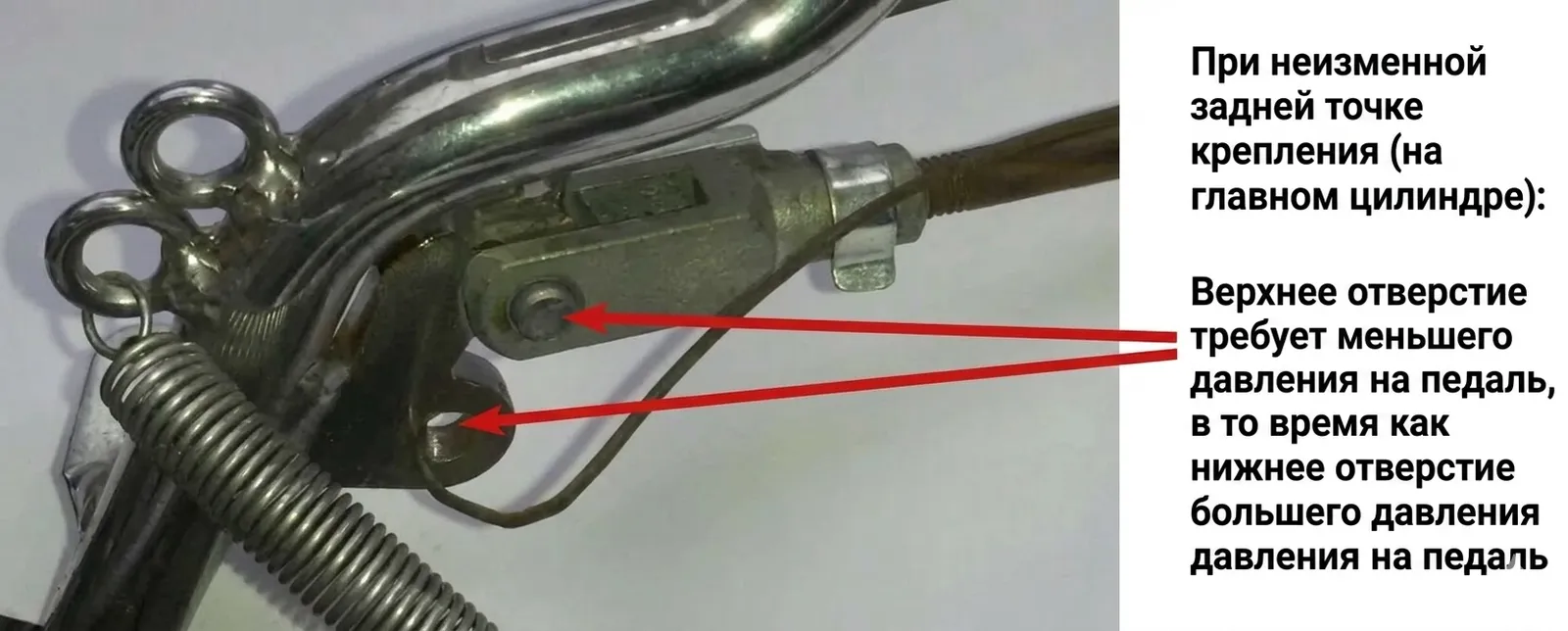

• Со стороны педали: чем выше точка крепления тяги на педали — тем больше требуемое усилие. Ниже — педаль чувствительнее, усилие меньше.

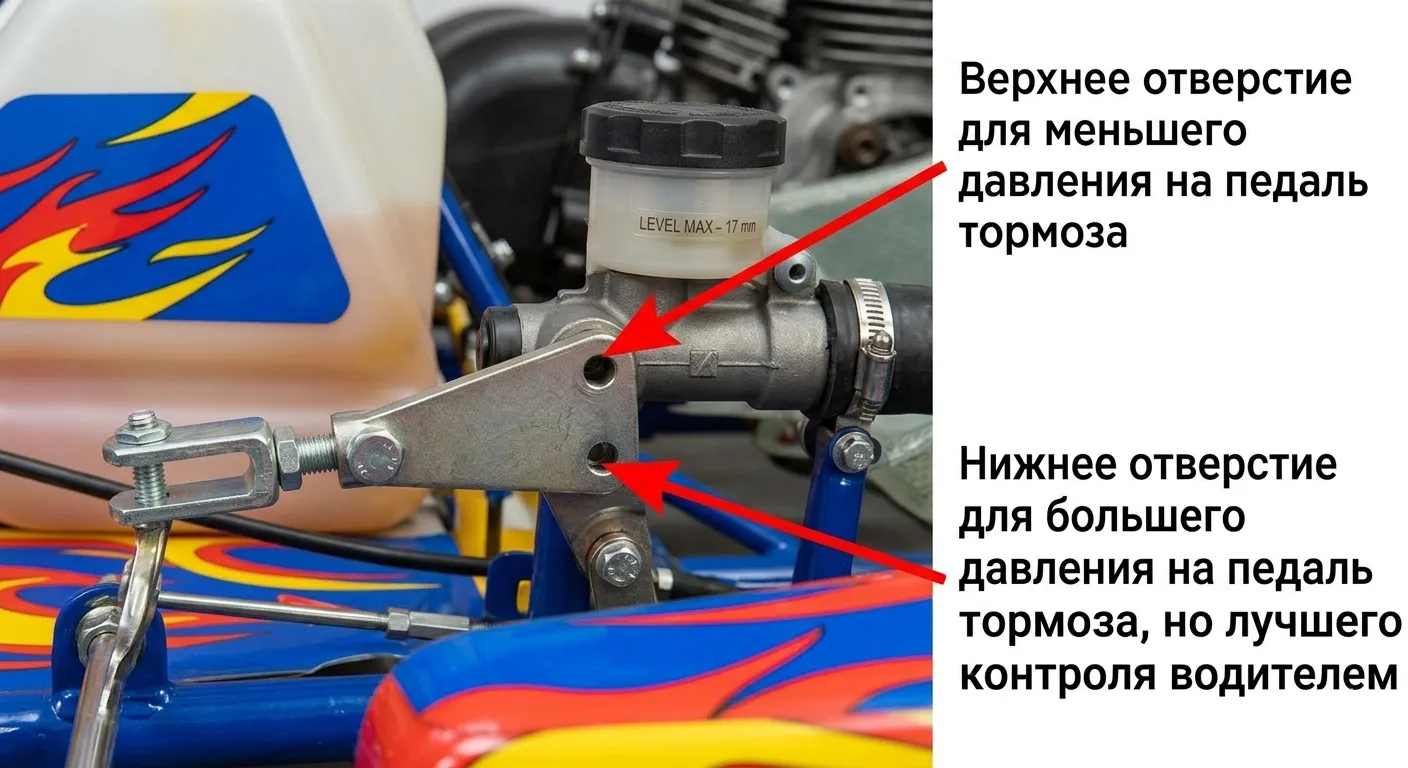

• Со стороны главного цилиндра: верхнее положение — более чувствительный тормоз, меньше усилия.

Педаль не должна быть «ватной» — если есть провал, систему нужно прокачать. Тормоза также могут «тормозить» постоянно: это проявляется как отсутствие максимальной скорости на прямой. Проверяй их регулярно.

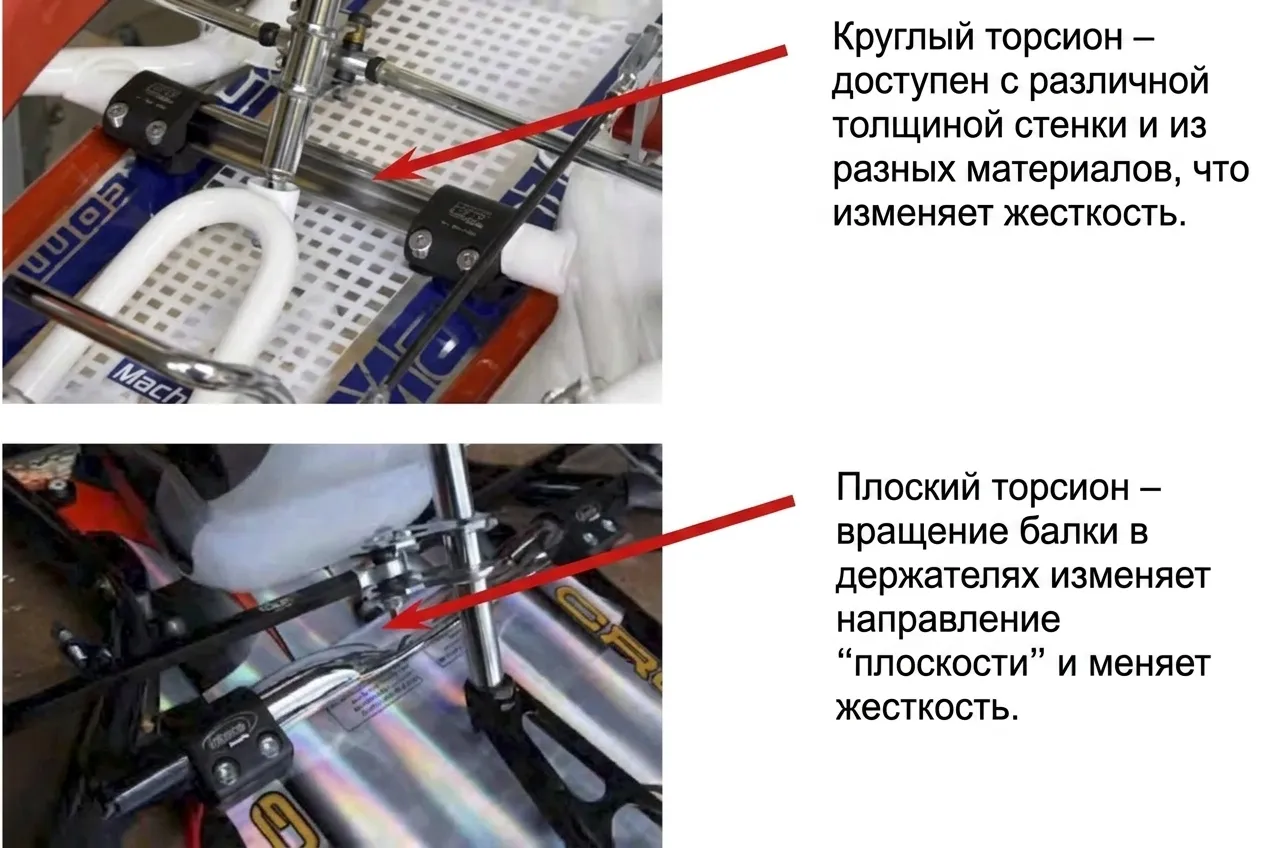

Торсионные стабилизаторы (torsion bars)

Два типа:

• Трубчатый с разной толщиной стенки: чем толще стенка — тем жёстче.
• Трубчатый с плоским участком в центре: плоский участок горизонтально — гибче, вертикально — жёстче.

Более жёсткая рама → больше зацепа шин. Более гибкая → меньше зацепа.

Торсионные стабилизаторы доступны для передней части (и для некоторых марок шасси — для задней). Убирай стабилизатор, когда нужно снизить зацеп. В условиях низкого зацепа (мокрая или скользкая трасса) установка стабилизатора не даст большого прироста зацепа сзади — шасси не сможет эффективно переносить вес и поднимать внутреннее колесо.

Шины: диагностика по температуре и износу

Диагностика по температуре шины

Правильно накачанная шина на правильно настроенном шасси имеет слегка зернистую поверхность (похожую на наждачную бумагу). Слишком холодная шина — гладкая, без зернения: резина не прогревается до рабочей температуры. Если зернение есть, но на внутреннем крае видны полосы резины или агрессивные отложения, которые выглядят как перегрев — вероятно, слишком большой кастор, камбер или иная проблема, перегревающая этот край.

Прыжки карта (hopping)

Прыжки — одна из самых раздражающих проблем, и лечить её сложно, потому что причины могут быть разными.

Тип 1 — высокий пилот, резкий подъём внутреннего колеса. Высокий центр тяжести вызывает резкий перенос веса на внешнее заднее колесо — шасси работает как сжатая пружина, мгновенно «выбрасывая» внутреннее колесо обратно на асфальт. Повторяется циклически.

Решение:

Тип 2 — «чаттер» шины. Внутреннее колесо поднимается невысоко, но обратно падает резко. Боковые силы накапливаются в шине, пятно контакта деформируется. При достижении предела шина «отпускает» и возвращается к исходной форме — цикл повторяется. Ощущается скорее как дребезжание, чем как прыжки. Часто возникает на «зелёных» трассах.

Решение:

Мокрая трасса

Прежде всего — смена на дождевые шины. Но настройка шасси тоже важна.

Подготовка пилота: используй Rain-X для внешней поверхности визора, антизапотеватель для внутренней, надевай дождевой костюм поверх гоночного комбинезона. На обычной гоночной траектории скапливается масло, вода и резиновая крошка — избегай её. В дождь правильная траектория — «квадратная»: срезай углы и пересекай обычную линию вместо того, чтобы следовать по ней. Наклон корпуса наружу поворота (body English) помогает нагрузить внешнее переднее колесо.

Настройки шасси в дождь:

Передаточное число в дождь: добавляй 3 и более зубьев на ведомую звёздочку. По мере высыхания трассы убавляй.

Плотность воздуха и жиклёры

Двигатель развивает максимальную мощность при правильном соотношении воздух/топливо для текущих атмосферных условий. На карте это регулируется прежде всего главным жиклёром (main jet), и в значительно меньшей степени — топливным или воздушным винтом карбюратора.

Плотность воздуха зависит от температуры, давления и влажности. Чем ниже плотность — тем меньше кислорода и тем меньше топлива нужно. Важный нюанс: влажный воздух менее плотный, чем сухой, поскольку водяной пар легче азота и кислорода.

Относительная плотность воздуха (RAD — Relative Air Density) — соотношение текущей плотности воздуха к плотности на уровне моря при стандартных условиях. С помощью RAD-метра и тестовых заездов можно определить, какой жиклёр работает оптимально при конкретном RAD. При изменении условий RAD меняется, и, зная процентное отклонение, можно принимать обоснованные решения по жиклёрам или топливному винту — вместо угадывания «теплее / холоднее / влажнее».

Передаточное число

Слишком большая ведомая звёздочка — быстро едешь в медленных поворотах, но на прямой «застываешь» раньше всех, как будто едешь на 4-й, пока остальные на 6-й. Слишком маленькая — ракета на прямой, но теряешь в поворотах больше, чем выигрываешь на скорости.

Если для конкретной трассы все быстрые едут, например, 11×81 — поставь 11×81 и работай над скоростью на этом соотношении. Добавлять зубья, потому что «плохо едется в повороты», — не решение. Сначала найди настоящую причину проблемы, потом корректируй передаточное число.

Устранение проблем: чек-лист

Главное правило: не меняй более одной настройки за раз — иначе не поймёшь, что помогло, а что навредило.

Карт не держит переднюю часть / недостаточная поворачиваемость на входе

Задняя часть скользит / избыточный передний зацеп на входе

Прыжки в поворотах

Карт скользит на всех четырёх колёсах / недостаточный боковой зацеп

Карт не дрейфует / избыточный боковой зацеп

Карт закусывает на выходе / недостаточная поворачиваемость на выходе

Недостаточная или избыточная поворачиваемость только в одну сторону

Карт рыскает на прямых и резко ныряет в повороты

Удар (push/kick) в апексе
