Эффект «трубы»: Как на самом деле работает задняя ось?

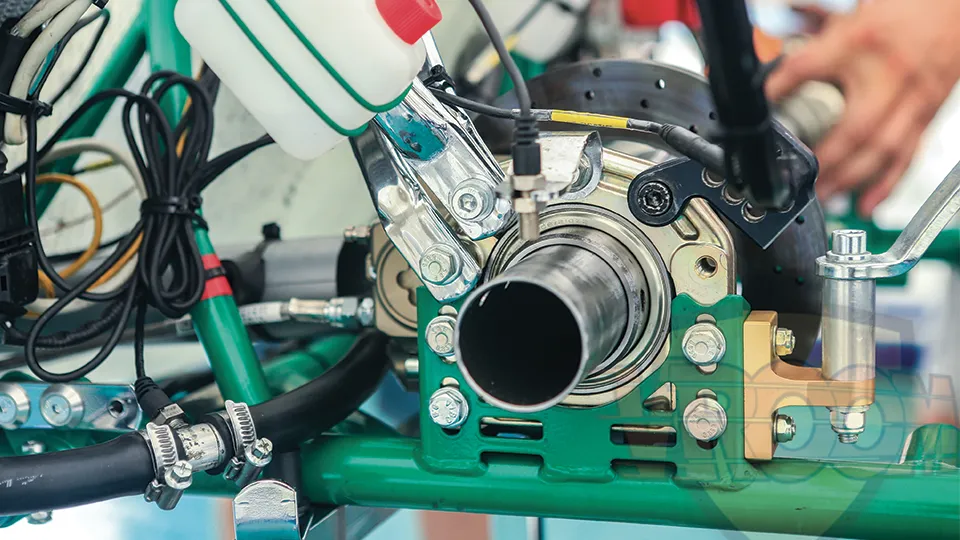

Задняя ось карта для новичка может показаться простым куском стальной трубы диаметром 50 мм. Однако для профессионала это один из важнейших инструментов настройки (set‑up), выполняющий одновременно роль торсиона, пружины, стабилизатора и… дифференциала.

Вместе с экспертами из Officine in Progress мы провели детальные тесты на трассе в Витербо (Италия), используя шасси Tony Kart с двигателем Vortex класса Rok. Наша цель — на языке цифр, графиков и физики объяснить, как замена задней оси меняет поведение карта и почему «простая стальная труба» оказывает критическое влияние на время круга.

1. Физика процесса: почему ось становится дифференциалом

Главная особенность карта — отсутствие дифференциала. Оба задних колеса жёстко связаны одной осью и всегда вращаются с одинаковой угловой скоростью. Чтобы карт мог повернуть, не «пахать» передними колёсами асфальт и не срываться в разворот, внутреннее заднее колесо должно оторваться от земли.

Механика подъема (wheel lift):
Когда пилот поворачивает руль, геометрия передней подвески (кастер) и жёсткость рамы заставляют шасси скручиваться. Эта энергия скручивания передаётся на заднюю ось, которая работает как торсионная пружина. Ось изгибается и буквально поднимает внутреннее заднее колесо, разгружая его. Всё тяговое усилие и вся нагрузка в повороте ложатся на внешнее заднее колесо.

Роль жёсткости:
Более жёсткая ось (модель H) передаёт энергию скручивания быстрее и резче. Она заставляет внешнее колесо «вгрызаться» в асфальт, а внутреннее — чётко и своевременно разгружаться. Мягкая ось (модель N) гнётся сильнее, делает это плавнее, но в условиях недостаточного зацепа она может «размазать» контактное пятно, и карт начнёт скользить.

2. Условия теста: почему выбрали именно Витербо

Тест проходил на трассе в Витербо. В день заездов асфальт был довольно скользким, потому что на трассе тренировалось мало пилотов, и она не была обильно «зарезинена». Такие условия изначально создавали благоприятную среду для использования более жёсткой оси, так как требовали максимальной эффективности зацепа.

Мы выбрали три характерные точки трассы:

• Поворот 1 — первый двойной поворот после финишной прямой. Быстрая дуга, требующая максимальной стабильности.
• Поворот 3 — первая шпилька с жёстким торможением и резким перекладыванием веса.
• Поворот 8 — знаменитая «улитка» (snail), сложная связка с деликатным перераспределением веса слева направо в центре и критически важным ускорением на выходе.

Сравнивались две оси:

• Модель N (Standard) — базовая ось, идущая в комплекте с шасси Tony Kart. Универсальный вариант для большинства условий.
• Модель H (Hard) — изготовлена из стали с более высоким модулем упругости. Более жёсткая.

3. Анализ телеметрии: три поворота, три истории

Телеметрия фиксировала скорость в трёх фазах каждого поворота: вход (Ingresso) — торможение и начало поворота, апекс (Apex) — вершина поворота (точка максимального поворота руля и минимальной скорости), выход (Uscita) — ускорение после апекса.

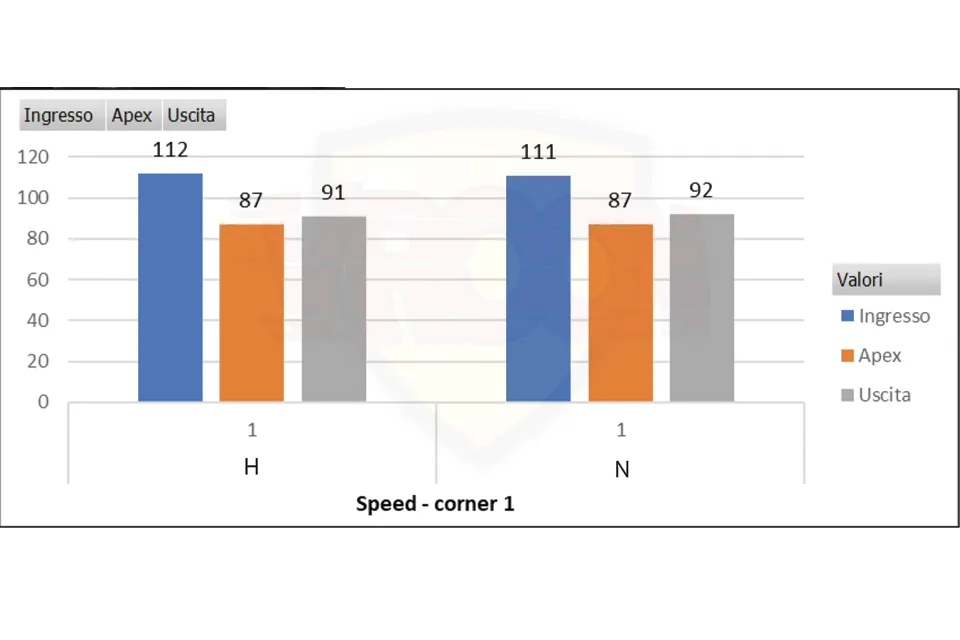

Поворот 1: Скоростная дуга (стабильность)

Этот поворот проверяет способность оси держать траекторию на высокой скорости без резких перегрузок.

Вывод:
В скоростных поворотах обе оси работают близко друг к другу. На апексе разницы нет. На выходе мягкая ось N оказалась на 1 км/ч быстрее, что говорит о более плавном «раскрытии» карта в скоростной дуге, когда избыточная жёсткость может слегка «подтормаживать» машину.

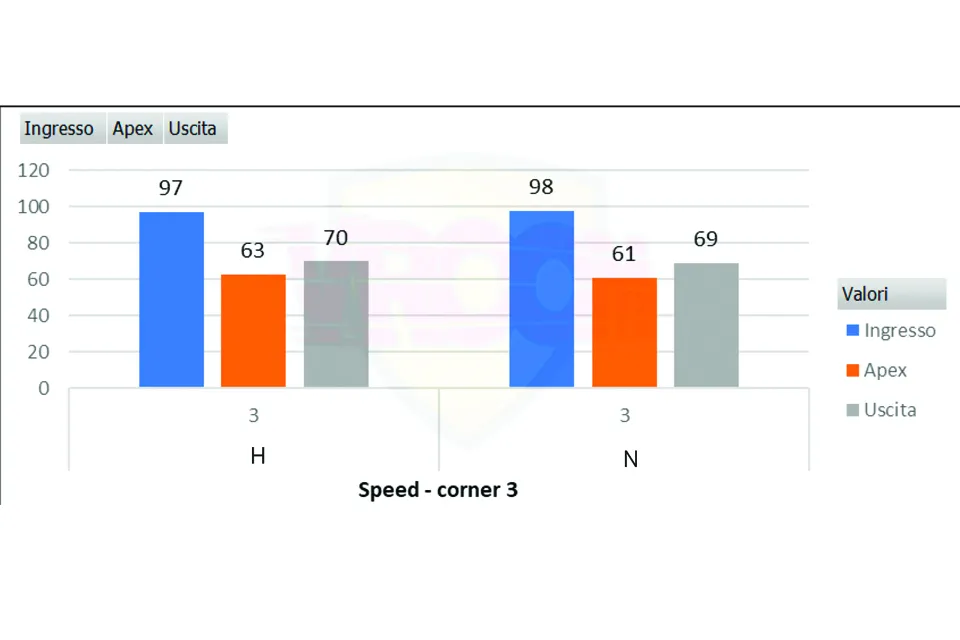

Поворот 3: Шпилька (жёсткое торможение и перегрузки)

Здесь проверяется работа оси при резком перераспределении веса и максимальных боковых нагрузках в медленном повороте.

Вывод:
На входе мягкая ось N позволяет чуть быстрее затормозить и начать поворот. Но уже в апексе жёсткая ось H даёт преимущество в 2 км/ч, потому что она лучше держит геометрию шасси, не даёт задней части «проседать» и эффективнее нагружает внешнее колесо. На выходе преимущество сохраняется (+1 км/ч).

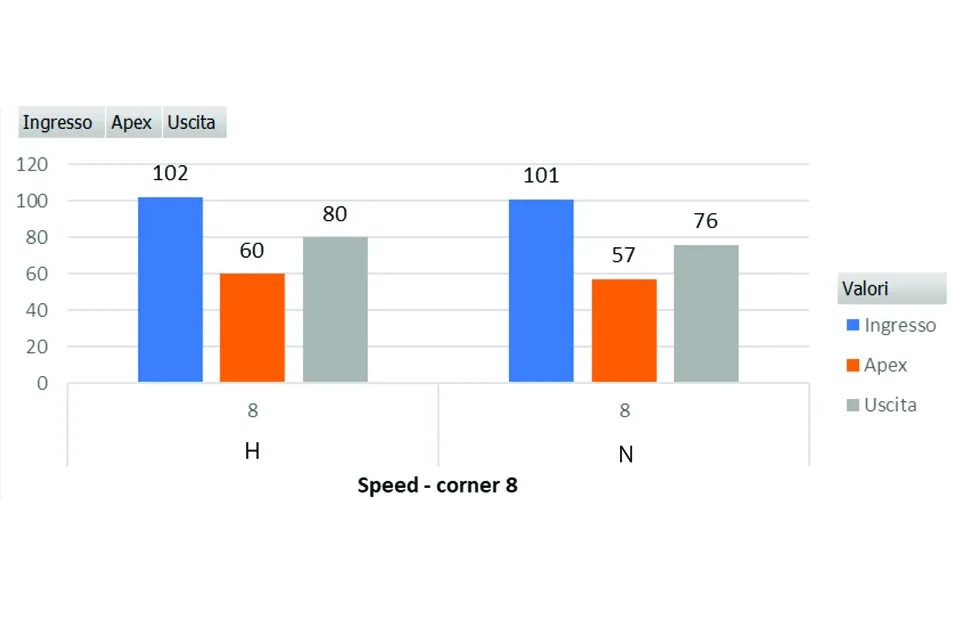

Поворот 8: «Улитка» (критический зацеп и смена нагрузок)

Самый показательный момент теста. В сложной связке, где карт постоянно перекладывается, важна скорость реакции оси и её способность мгновенно восстанавливать зацеп.

Вывод:
Разрыв становится колоссальным. На апексе жёсткая ось H быстрее на 3 км/ч, а на выходе — на 4 км/ч. Это прямое следствие того, что на скользком покрытии мягкая ось N не создаёт достаточного давления на внешнее пятно контакта шины. Карт скользит, пилот теряет темп. Жёсткая ось H работает как эффективный рычаг: она не гнётся, а сразу нагружает резину, заставляя её работать на пределе.

Потеря 4 км/ч на выходе из одного поворота — это несколько корпусов карта уже к следующей тормозной зоне.

4. Обратная сторона медали: когда жёсткость вредит

Если жёсткая ось даёт такой очевидный прирост в трёх ключевых фазах, возникает законный вопрос: почему не ездить всегда на оси H?

В картинге «жёстче» не всегда значит «быстрее». Всё зависит от состояния асфальта здесь и сейчас. Вот два главных негативных эффекта, которые возникают при избыточном зацепе.

Эффект «затыка» мотора (binding)

Когда на трассе очень много держака (жаркая погода, сильный накат резины, липкий асфальт), жёсткая ось создаёт избыточное давление внешнего колеса на покрытие. Колесо буквально «прилипает» к асфальту. Внутреннее колесо при этом либо поднимается слишком высоко, либо падает обратно слишком резко.

В этот момент задняя ось начинает «душить» двигатель. Мотору не хватает мощности, чтобы провернуть колёса, которые намертво схватились с трассой. На выходе из поворота пилот чувствует провал в оборотах, карт не разгоняется, а словно «упирается» в невидимую стену. На графике телеметрии это выглядело бы как резкое падение оборотов в момент открытия газа.

Эффект прыжков (hopping)

Избыточная жёсткость на держаковой трассе может привести к тому, что карт начнёт мелко подпрыгивать в повороте. Это происходит, когда ось не демпфирует нагрузку, а «отстреливает» её обратно в раму. Шасси начинает вибрировать, шины теряют пятно контакта, и карт становится неуправляемым.

Классы Junior и Rok особенно чувствительны к этим эффектам, потому что у них меньше мощности, чтобы «продавить» избыточный зацеп. Взрослые классы с более мощными двигателями могут частично компенсировать это лишними лошадиными силами, но платой станет перегрев шин и износ резины.

5. Температурный режим и работа шин

Жёсткая ось быстрее прогревает задние шины. Поскольку она меньше демпфирует удары и сильнее нагружает структуру покрышки, температура внутри колеса растёт быстрее.

• В квалификации или в холодную погоду — это плюс. Вы быстрее вводите шины в рабочий диапазон.
• В длинной гонке в летнюю жару — это минус. К финальным кругам шины могут перегреться, и зацеп резко упадет. Мягкая ось в таких условиях позволит карту «дышать» и сохранит резину дольше.

6. Итоговый алгоритм настройки для пилота

Теперь, понимая физику процесса и имея на руках конкретные цифры телеметрии, можно сформулировать чёткий алгоритм выбора оси.

Когда ставить жёсткую ось H

Условия:

• Мало зацепа (скользкий асфальт, холодная трасса, дождь после жары).
• Низкая температура асфальта и шин.
• Трасса с медленными шпильками и связками (как «улитка» в Витербо).
• Карт «плывёт» в середине поворота или не хватает тяги на выходе.

Что вы получите:

• Увеличение скорости на апексе от 2 до 3 км/ч.
• Прирост скорости на выходе до 4 км/ч.
• Резкий и чёткий подъём внутреннего колеса.
• Быстрый прогрев шин.

Когда ставить стандартную или мягкую ось N

Условия:

• Много зацепа (жаркая погода, сильный накат резины, липкий асфальт).
• Высокая температура трассы.
• Скоростные трассы с длинными дугами (как Поворот 1 в тесте).
• Появились прыжки (hopping) или «затык» мотора на выходе.

Что вы получите:

• Более плавное и предсказуемое поведение в скоростных поворотах.
• Защиту мотора от избыточной нагрузки.
• Снижение риска перегрева шин в длинных заездах.
• Мягче «проглатывание» неровностей трассы.

7. Вердикт Gripline

Задняя ось — это не просто «труба» между колёсами. Это ваш механический трекшн-контроль, работающий по законам торсионной физики. Понимая механику подъёма внутреннего колеса, влияние жёсткости на пятно контакта и риски избыточного зацепа, вы перестаёте гадать и начинаете осознанно управлять скоростью.

Главные выводы из теста в Витербо:

1. Жёсткая ось H выигрывает там, где нужно «вытаскивать» карт из затяжных и сложных виражей на скользком покрытии. Разница в 4 км/ч на выходе из «улитки» — это не статистическая погрешность, а пропасть в гоночных условиях.
2. Мягкая ось N остаётся королём скоростных дуг и условий с избыточным держаком. Она позволяет карту «дышать», не перегружает мотор и шины.
3. Без телеметрии пилот мог бы просто сказать «стало чуть стабильнее», но цифры показывают реальную пропасть в производительности. Инструментальный контроль превращает настройки из искусства в инженерную задачу.

Практический совет:
Всегда начинайте со стандартной оси N. Если вы чувствуете вялость карта в середине поворота, нехватку тяги на выходе или явное скольжение задней части — не бойтесь ставить «лом» (ось H). В условиях низкого держака это самый быстрый путь к сокращению времени круга. Но как только трасса начнёт «зарезиниваться» или придёт жара — будьте готовы вернуться к мягкой оси, иначе мотор скажет вам спасибо… молчанием в виде провала на выходе.

Тест проведён совместно с Officine in Progress с использованием оборудования для сбора данных и при участии заводской команды Vortex. Трасса — Витербо, Италия. Шасси — Tony Kart, двигатель — Vortex Rok.
